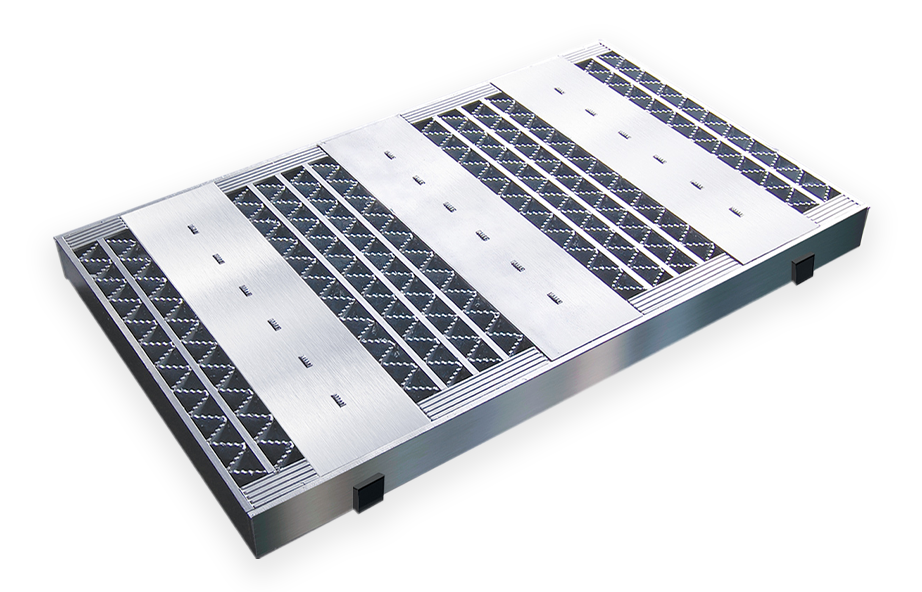

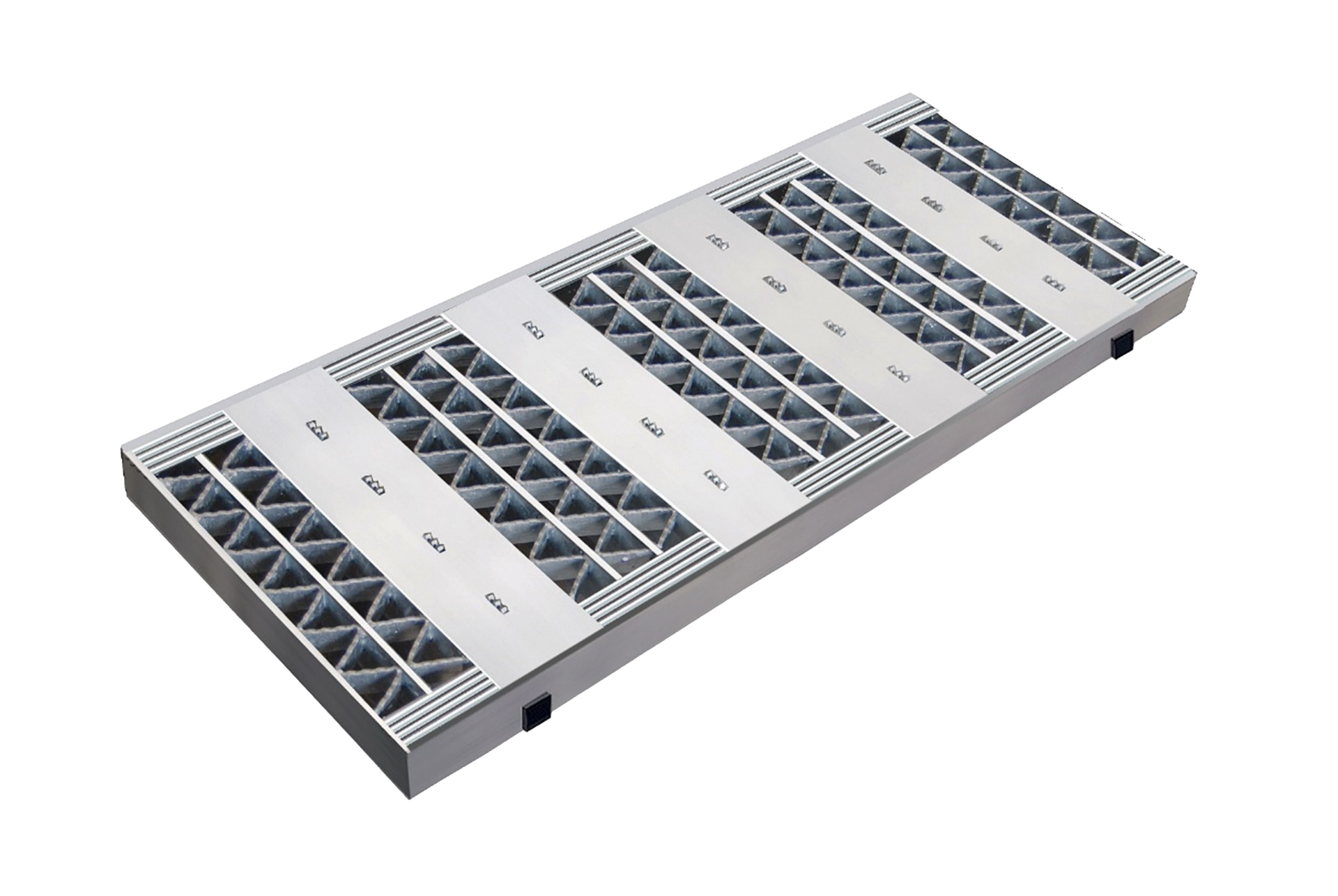

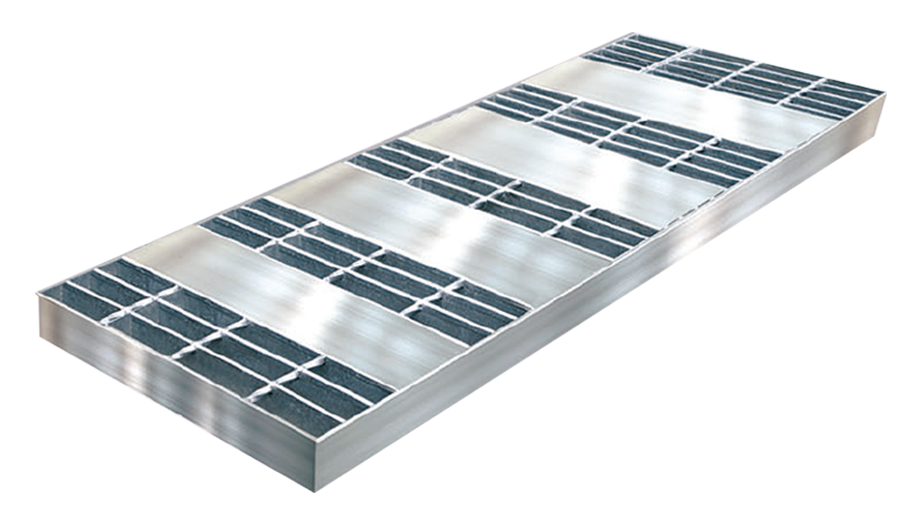

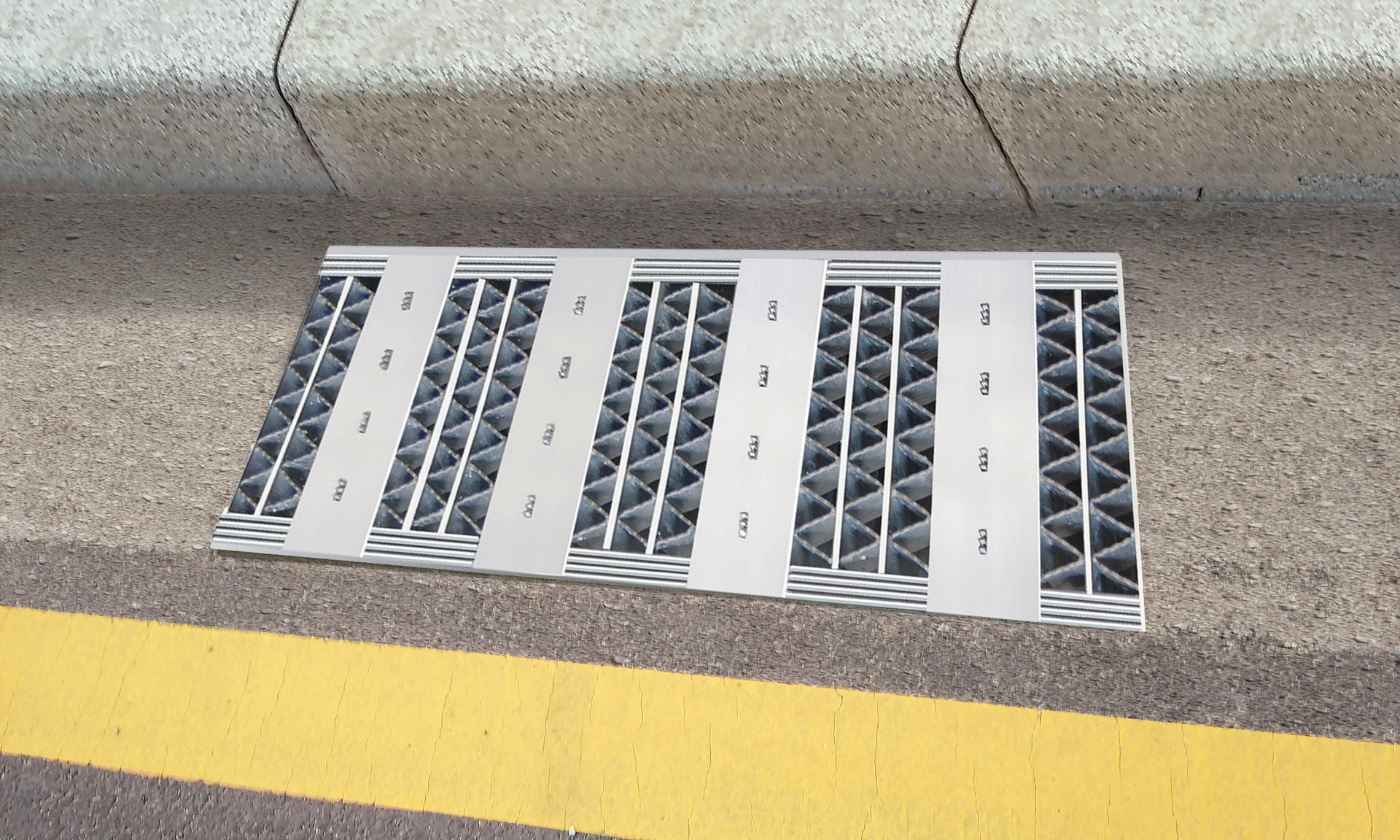

Heavy Load Combo Grating

중하중 콤보 그레이팅

그레이팅의 기능중 꼭 필요한 6가지 필수 기능을

중하중 콤보그레이팅 하나에 실현한

제3세대 그레이팅입니다.

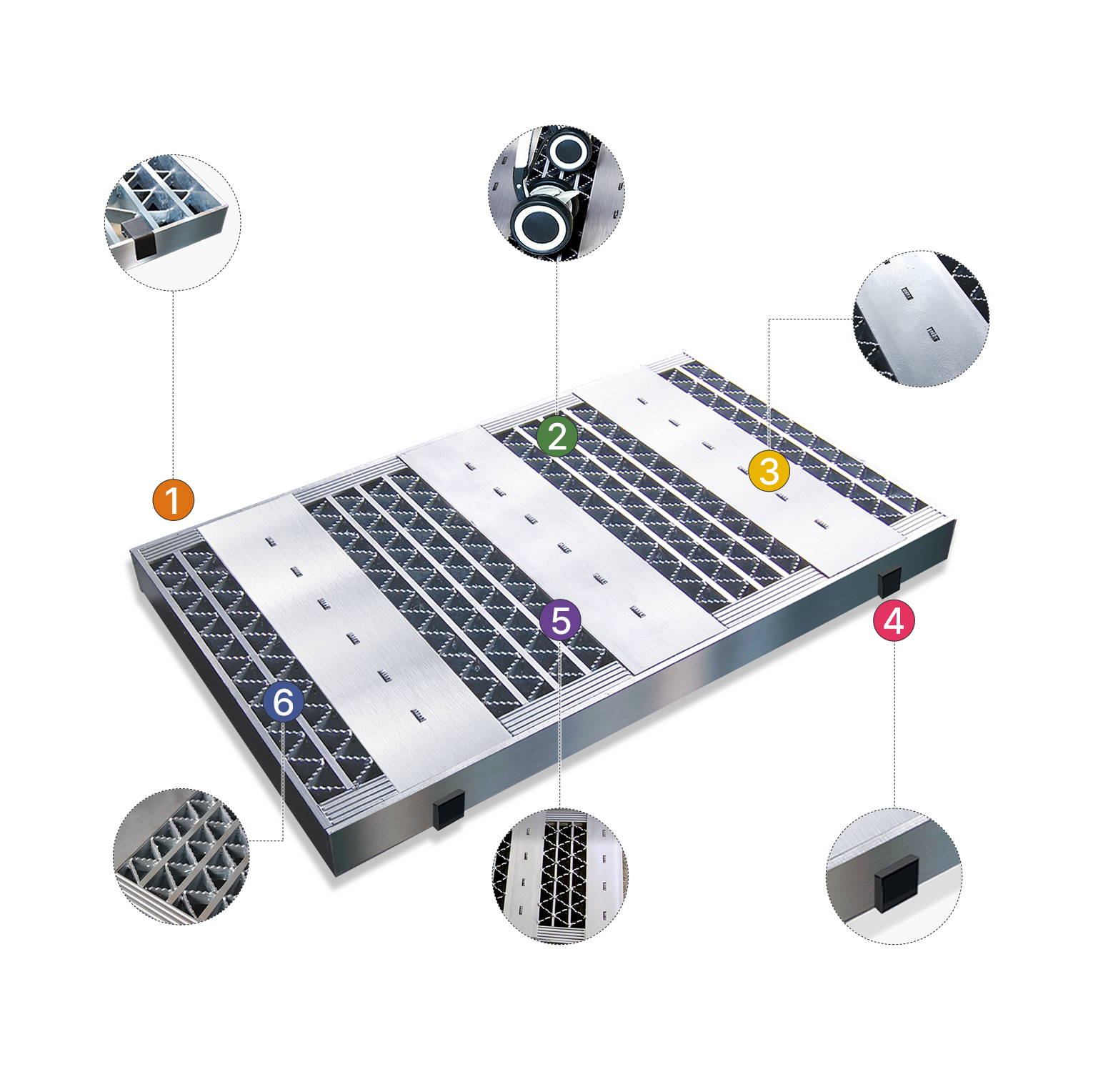

ALL IN ONE

6가지 필수 그레이팅 기능이 하나로!

01. 중하중


형강 내부와 하단을

효율적으로 보강하여 파손방지
(관련특허 등록, 토목구조기술사를 통한 하중설계,

구조해석 시뮬레이션인 ANSYS를 이용하여 설계검증)

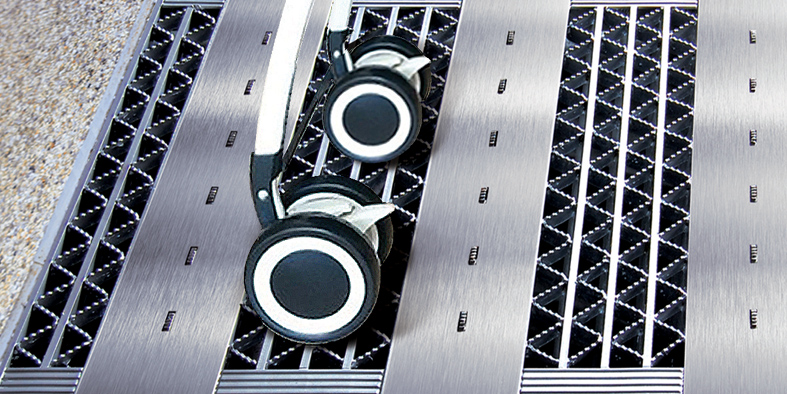

02. 안전


갈매기살 형상으로 유모차나 휠체어
바퀴 빠짐 방지

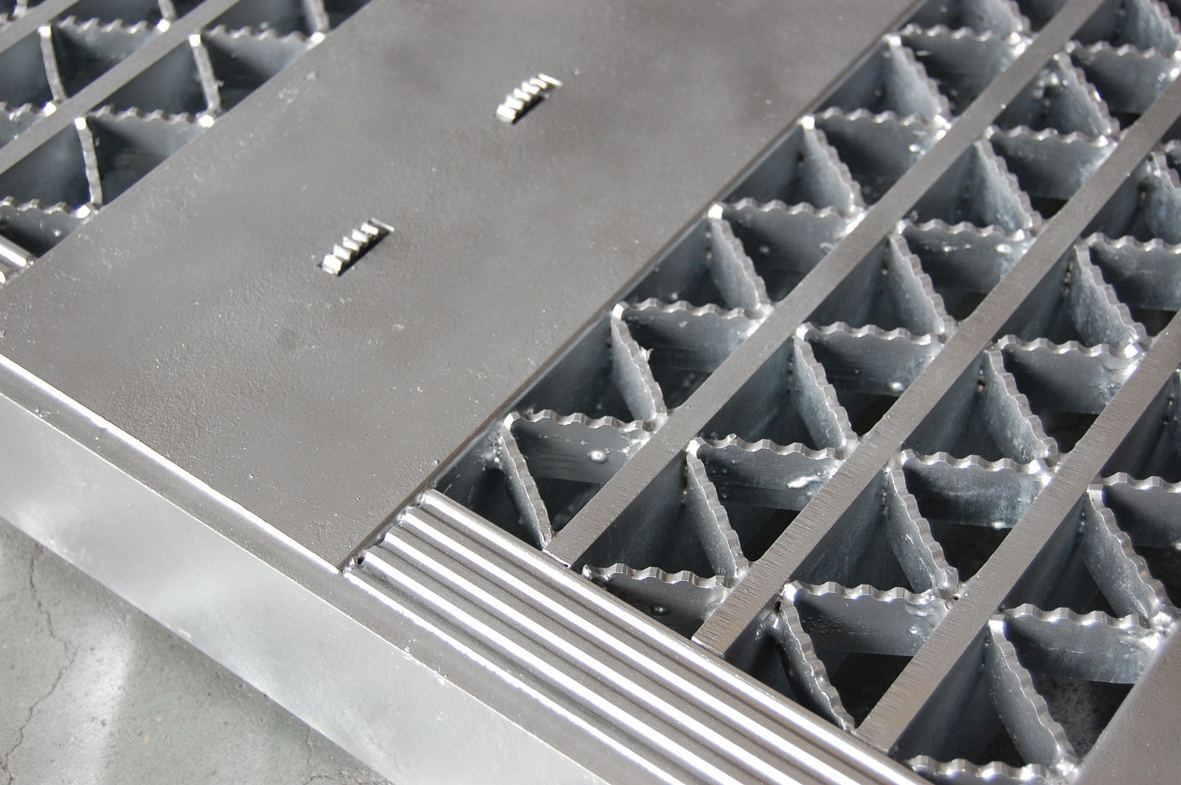

03. 미끄럼


양측면 논스립바 부착 및 ㄷ형강 상부와

갈매기살에 요철을 형성하여 미끄럼방지
(관련 특허 및 디자인 출원)

04. 배수


주물제품에 비하여 2배 이상의
배수면적

05. 미관


제품 자체의 미관도 양호하지만 그레이팅

내부가 대부분 보이지 않아 주변환경이 깨끗

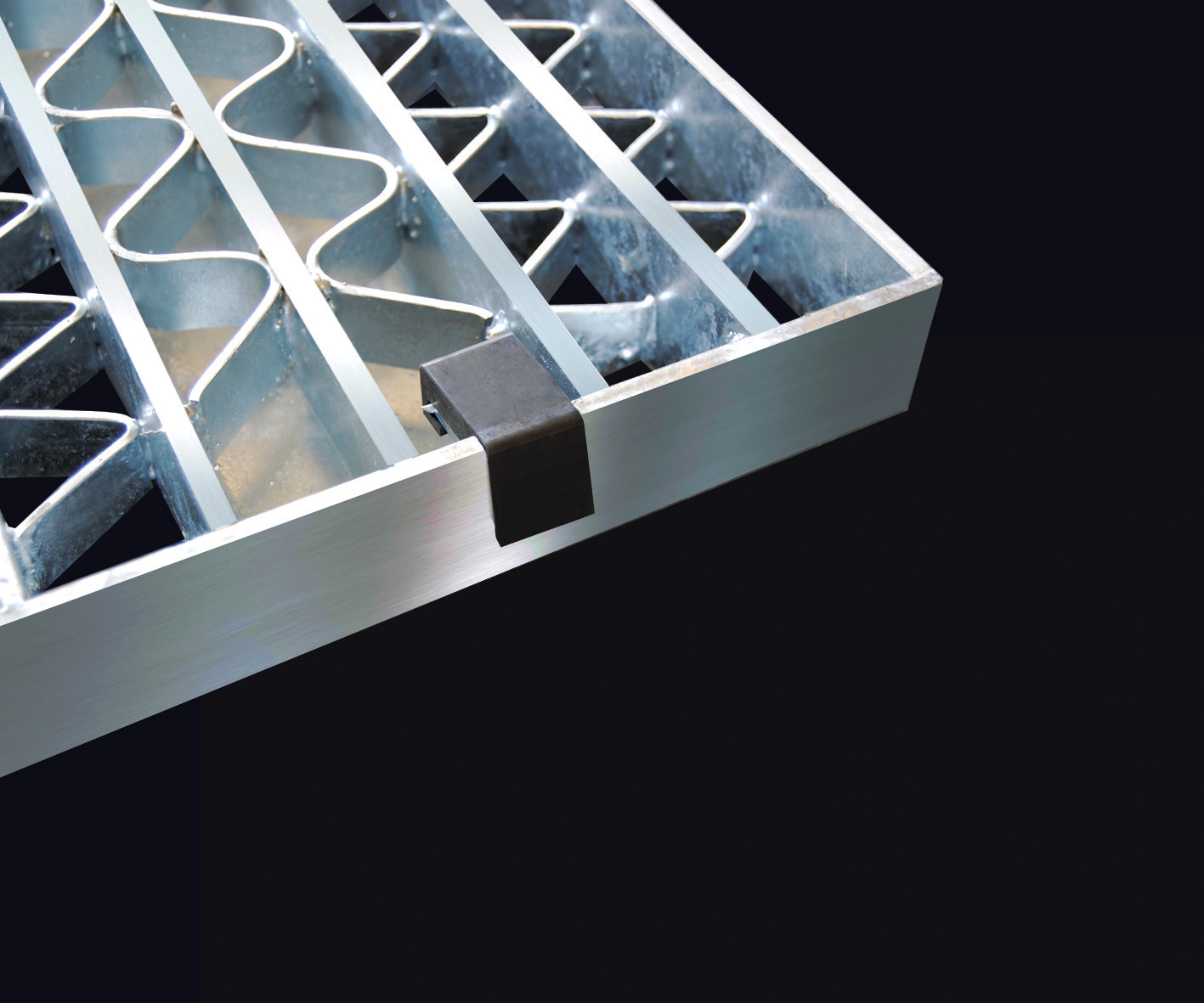

06. 소음


제품 4면에 파손 되지않는 고무를

부착하여 소음방지
(관련 특허출원)

제품특징

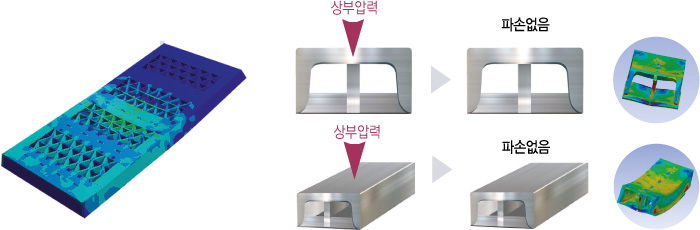

중하중 콤보그레이팅과

일반 그레이팅의 변형량 비교

공통하중조건 (45˚기울기의 수평+수직의 복합하중)

DB24 기준, 윤하중 9.6t


결과


중하중 콤보그레이팅

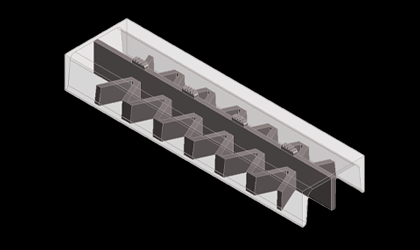

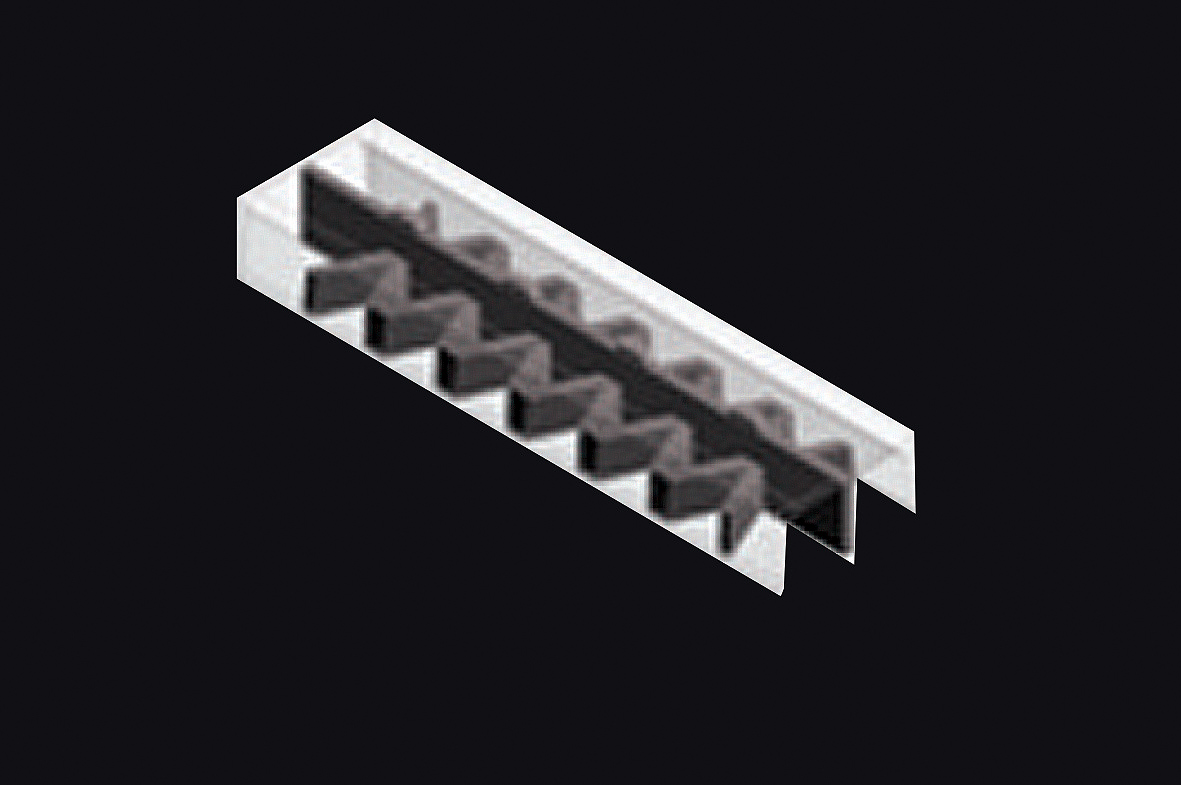

하단이 보강된 ㄷ형강과 주평철을 25x3t두께의

강한 갈매기형 보조 평철이 트러스형상으로

지지하여 하중을 전체적으로 분산시킴

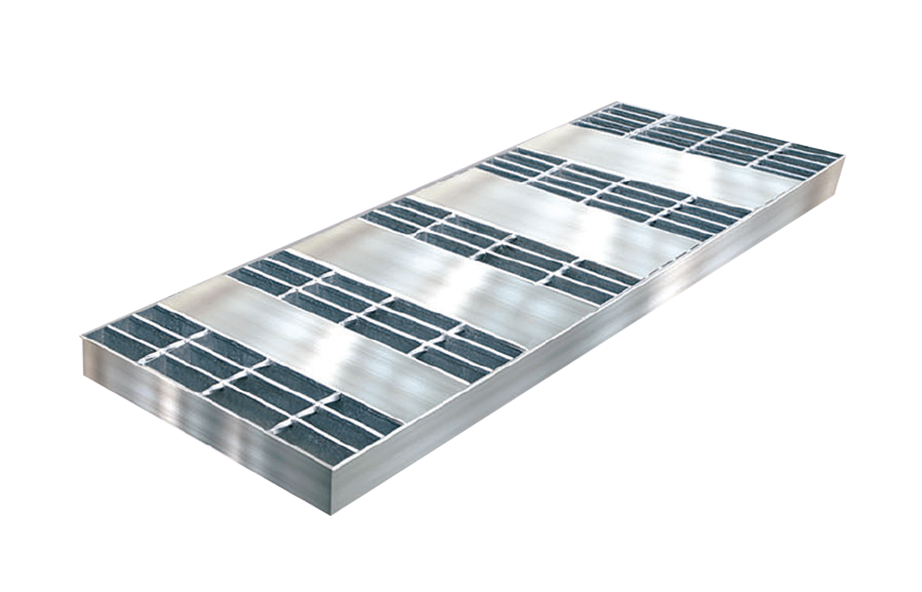

일반 스틸그레이팅

주평철을 지지하는 8x8t의 보조형강인 6각봉과

주평철이 서로 효율적으로 지지하지 못하고

각각 분리되어 파손되는 형상을 보임

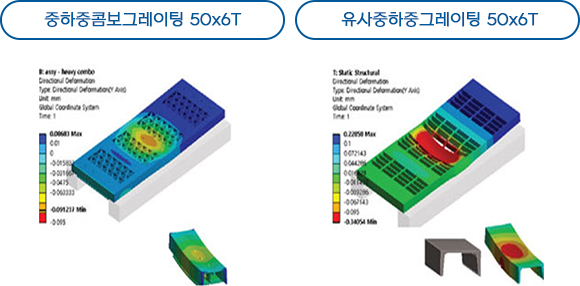

중하중 콤보그레이팅과

유사 중하중 그레이팅의 변형량 비교

공통하중조건 (45˚기울기의 수평+수직의 복합하중)

DB24 기준, 윤하중 9.6t


결과

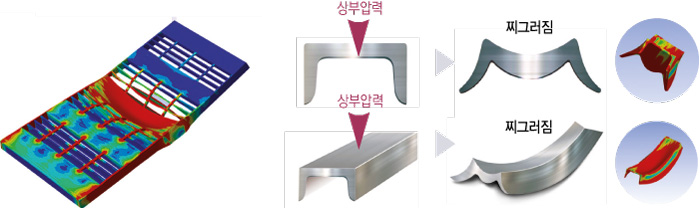

중하중 콤보그레이팅

주형강인 내부와 하단을 효율적으로 보강한 구조


유사 중하중 그레이팅

주형강인 ㄷ형강 자체가 먼저 파손되면서

다른 주평철과 각각 분리되어 파손되는

형상을 보임

중하중 그레이팅은?

유사 중하중그레이팅


하단보강이 없어 중,하단이 벌어짐

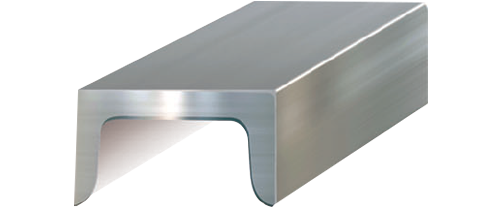

정품 중하중그레이팅


✔️ 중,하단을 보강하여 벌어짐 방지

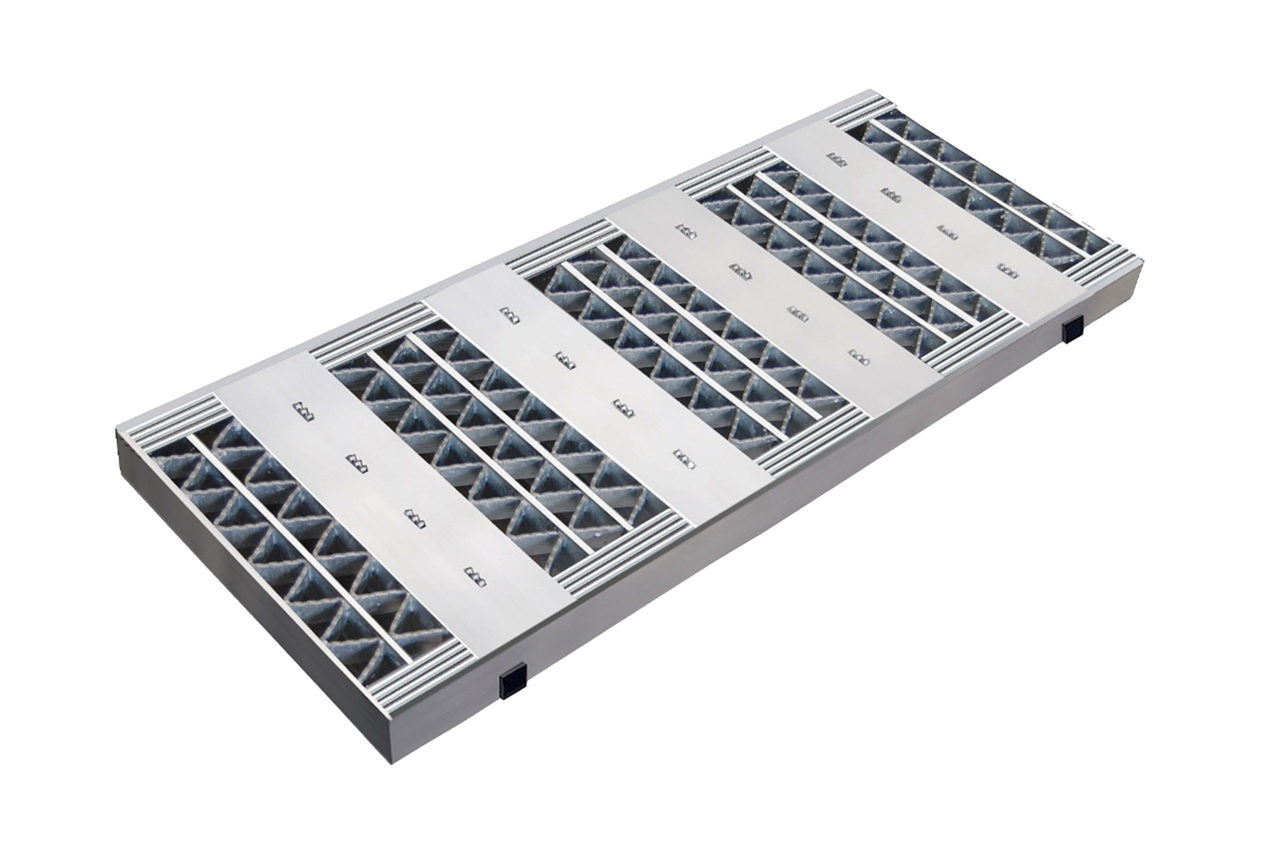

Heavy Load Combo Grating

중하중 콤보 그레이팅

그레이팅의 기능중 꼭 필요한 6가지 필수 기능을

중하중 콤보그레이팅 하나에 실현한 제3세대 그레이팅입니다.

유사 제품과 정품 제품 구별법

유사 제품

하단보강

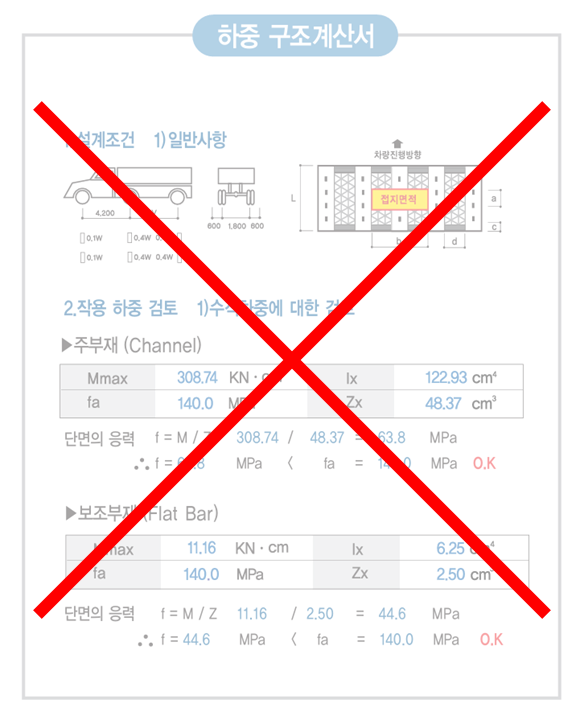

구조계산서



없음

없음

X

정품 중하중그레이팅

하단보강
구조계산서




있음

있음

ㄷ 형강 하단 보강이 없고,

구조계산서가 없는 중하중그레이팅은

모두 유사 제품입니다!

중하중그레이팅은 국내에서 처음 개발된 그레이팅으로 수평하중에 매우 취약한 스틸그레이팅에

하단을 보강한 ㄷ 형강을 사용한 제품입니다.

따라서 ㄷ 형강의 하단이 보강되지 않은 제품은

중하중그레이팅이 아닌 유사제품입니다.

유사 제품 VS 정품 제품

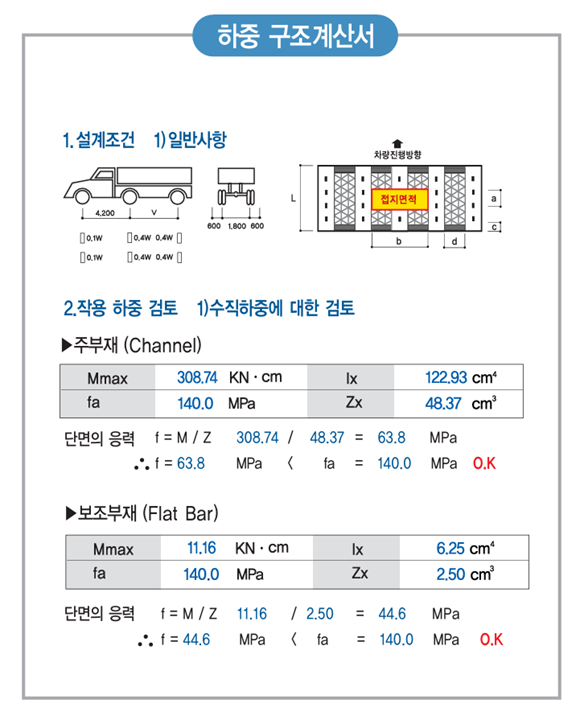

구조 계산 검토

토목구조전문기술사와의 협업을 통한

하중구조계산용 전문프로그램 개발

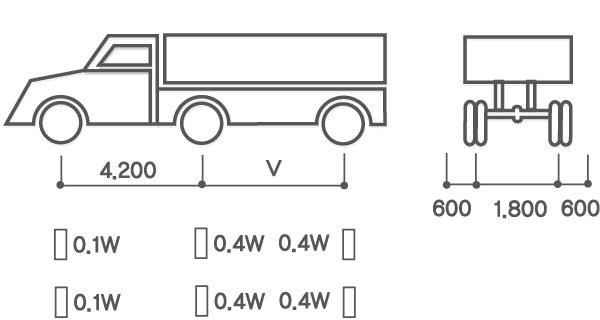

DB 하중 적용


DB-24

차량총중량 : 43.2ton 윤하중(0.4W) : 9.6ton


DB-18

차량총중량 : 32.4ton 윤하중(0.4W) : 7.2ton


DB-13.5

차량총중량 : 24.3ton 윤하중(0.4W) : 5.4ton


  • DB하중 : 국내표중하중으로 3축 이상
    대형 차량의 하중 적용 시 사용
  • 윤하중(0.4W) - 구조계산의 기준이 되는 하중으로 축하중 1/2에 적용되는 하중 -차량 총 중량 1.8W을 기준으로 함
  • DB-24 : 24 x 1.8 = 43ton 43.2(ton)/1.8(W)x0.4(W)=9.6
    (구조계산시 윤하중 9.6ton이상)
  • DB-18 : 18 x 1.8 = 32.4ton 32.4(ton)/1.8(W)x0.4(W)=7.2
    (구조계산시 윤하중 7.2ton이상)
  • DB-13.5 : 13.5 x 1.8 = 24.3ton 24.3(ton)/1.8(W)x0.4(W)=5.4
    (구조계산시 윤하중 5.4ton이상)용

구조 계산 검토 방법과 적용예

차량 진행 방향인 종방향과 횡방향 2가지로

각각 나누어 검토

종방향

차량 방향과 직각 (도로 횡단용, 단지 입구용)


횡방향

차량 방향과 평형 (빗물받이용, 도로측구용)

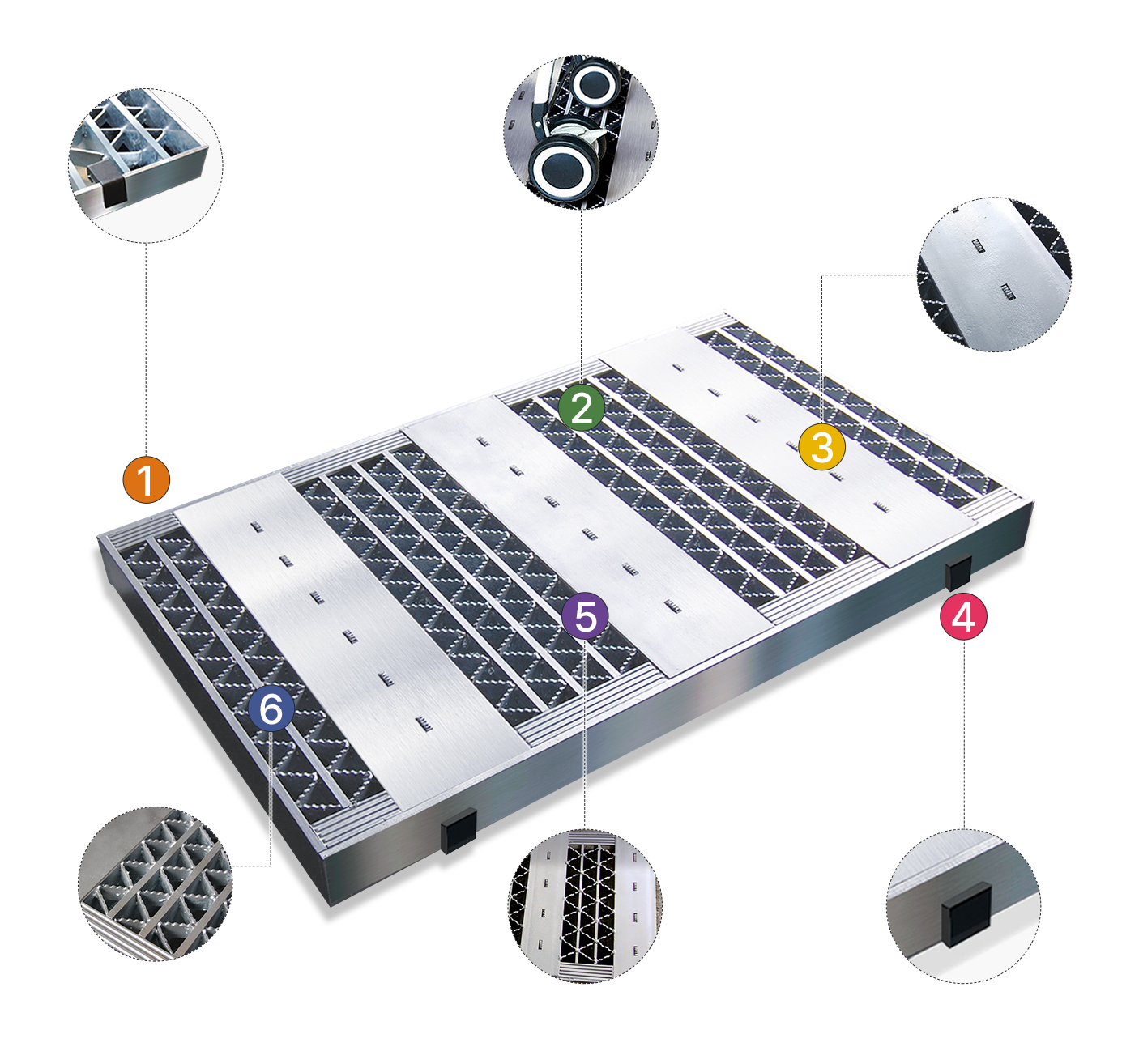

ALL IN ONE

6가지 필수 그레이팅 기능이 중하중 콤보 그레이팅 하나로!

01. 중하중그레이팅


형강 내부와 하단을 효율적으로 보강하여 파손방지
(관련특허 등록, 토목구조기술사를 통한 하중설계, 구조해석
시뮬레이션인 ANSYS를 이용하여 설계검증)

02. 안전


갈매기살 형상으로 유모차나 휠체어
바퀴 빠짐 방지

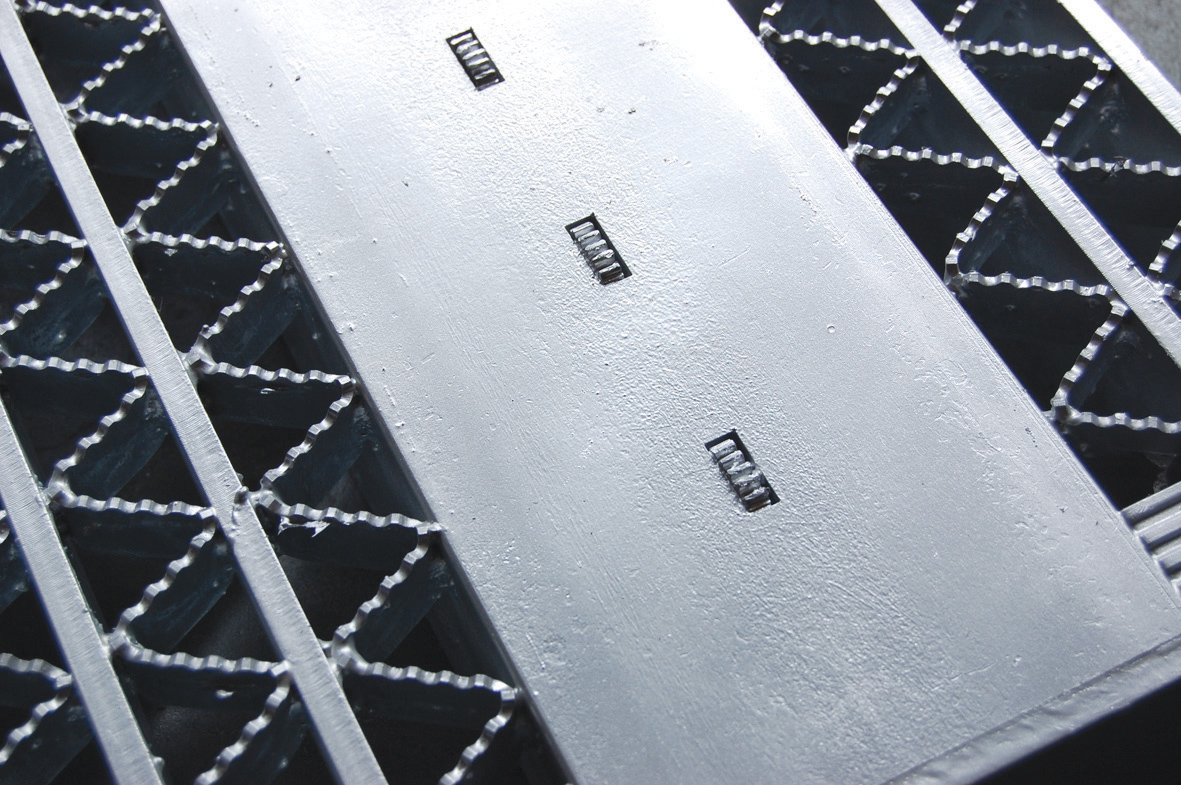

03. 미끄럼


양측면 논스립바 부착 및 ㄷ형강 상부와

갈매기살에 요철을 형성하여 미끄럼방지
(관련 특허 및 디자인 출원)

04. 배수


주물제품에 비하여 2배 이상의
배수면적

05. 미관


제품 자체의 미관도 양호하지만

그레이팅 내부가 대부분 보이지 않아

주변환경이 깨끗

06. 소음


제품 4면에 파손 되지않는 고무를

부착하여 소음방지
(관련 특허출원)

제품특징

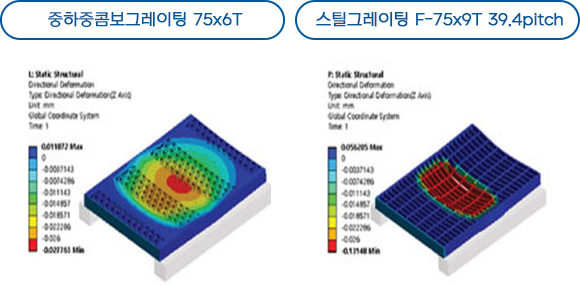

중하중 콤보그레이팅과 일반 그레이팅의 변형량 비교


공통하중조건 (45˚기울기의 수평+수직의 복합하중) - DB24 기준, 윤하중 9.6t

결과


중하중 콤보그레이팅

하단이 보강된 ㄷ형강과 주평철을 25x3t두께의 강한 갈매기형 보조 평철이

트러스형상으로 지지하여 하중을 전체적으로 분산시킴


일반 스틸그레이팅

주평철을 지지하는 8x8t의 보조형강인 6각봉과 주평철이 서로 효율적으로

지지하지 못하고 각각 분리되어 파손되는 형상을 보임

중하중 콤보그레이팅과 유사 중하중 그레이팅의 변형량 비교


공통하중조건 (45˚기울기의 수평+수직의 복합하중) - DB24 기준, 윤하중 9.6t

결과


중하중 콤보그레이팅

주형강인 내부와 하단을 효율적으로 보강한 구조


유사 중하중 그레이팅

주형강인 ㄷ형강 자체가 먼저 파손되면서 다른 주평철과

각각 분리되어 파손되는 형상을 보임

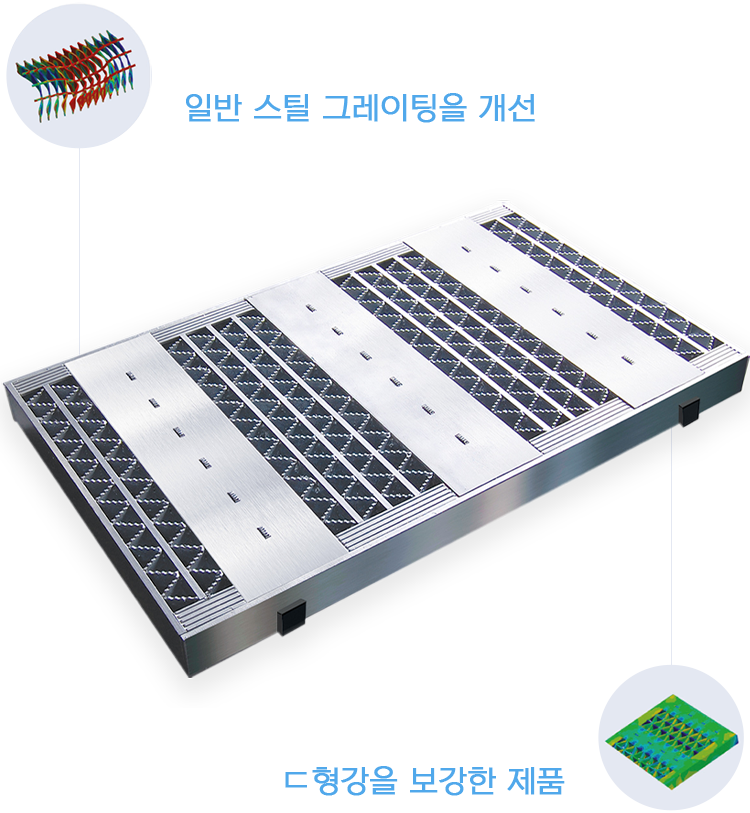

중하중 그레이팅은?

CHECK POINT 01

수평하중에 매우 취약한

일반 스틸 그레이팅을 개선

CHECK POINT 02

수평하중에 강한

ㄷ형강을 보강한 제품

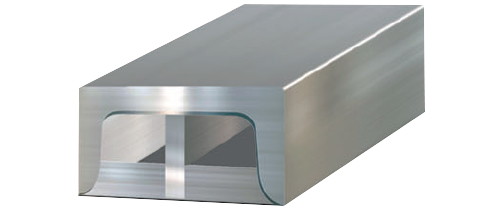

유사 중하중그레이팅

정품 중하중그레이팅





❌ 하단보강이 없어 중,하단이 벌어짐





✔️ 중,하단을 보강하여 벌어짐 방지

유사 제품과 정품 제품 구별법

유사 제품

X

정품 중하중그레이팅




없음

하단보강



있음



없음

구조 계산서


있음


ㄷ 형강 하단 보강이 없고,

구조계산서가 없는 중하중그레이팅은

모두 유사 제품입니다!

중하중그레이팅은 국내에서 처음 개발된 그레이팅으로 수평하중에

매우 취약한 스틸그레이팅에 하단을 보강한 ㄷ 형강을 사용한 제품입니다.

따라서 ㄷ 형강의 하단이 보강되지 않은 제품은 중하중그레이팅이 아닌 유사제품입니다.

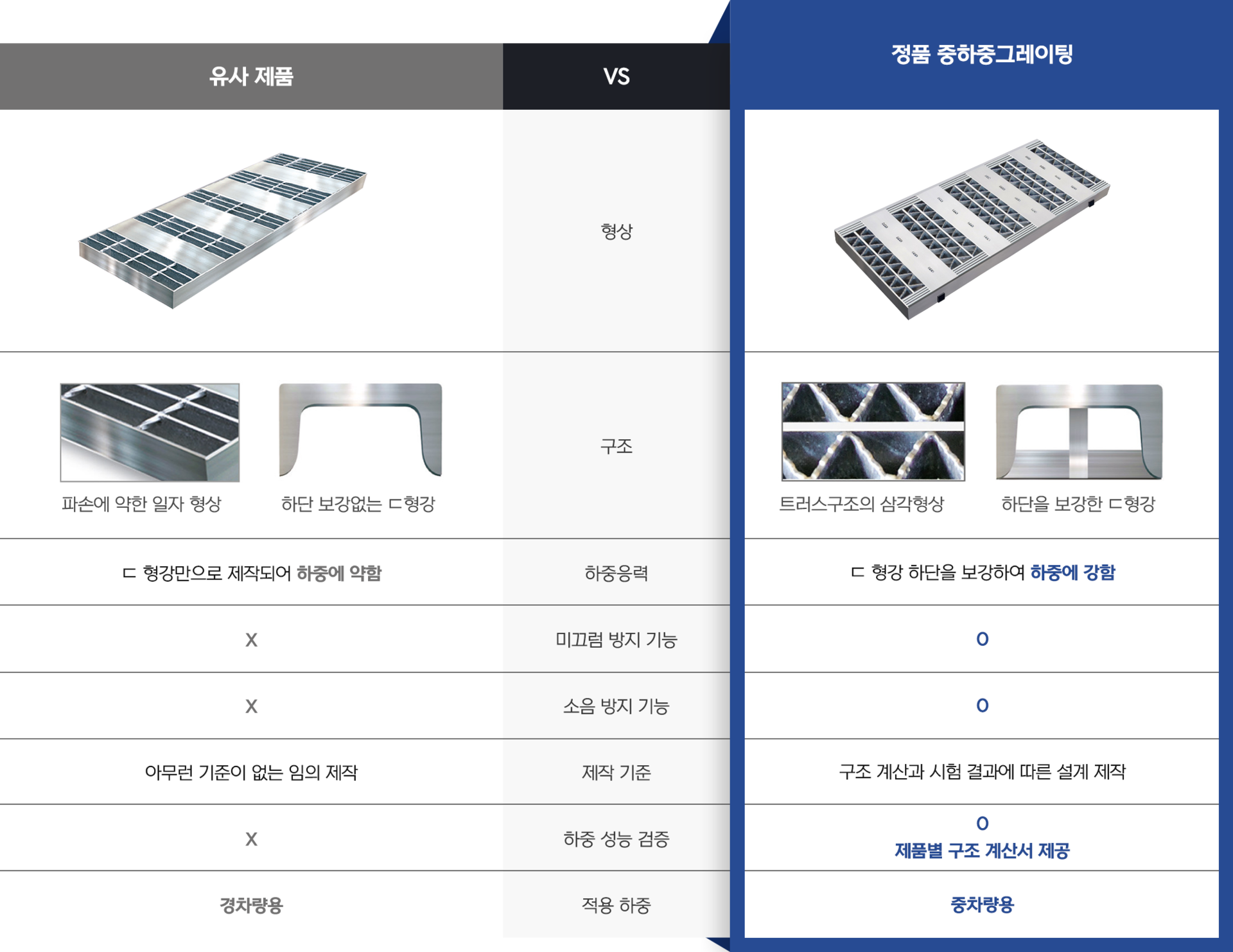

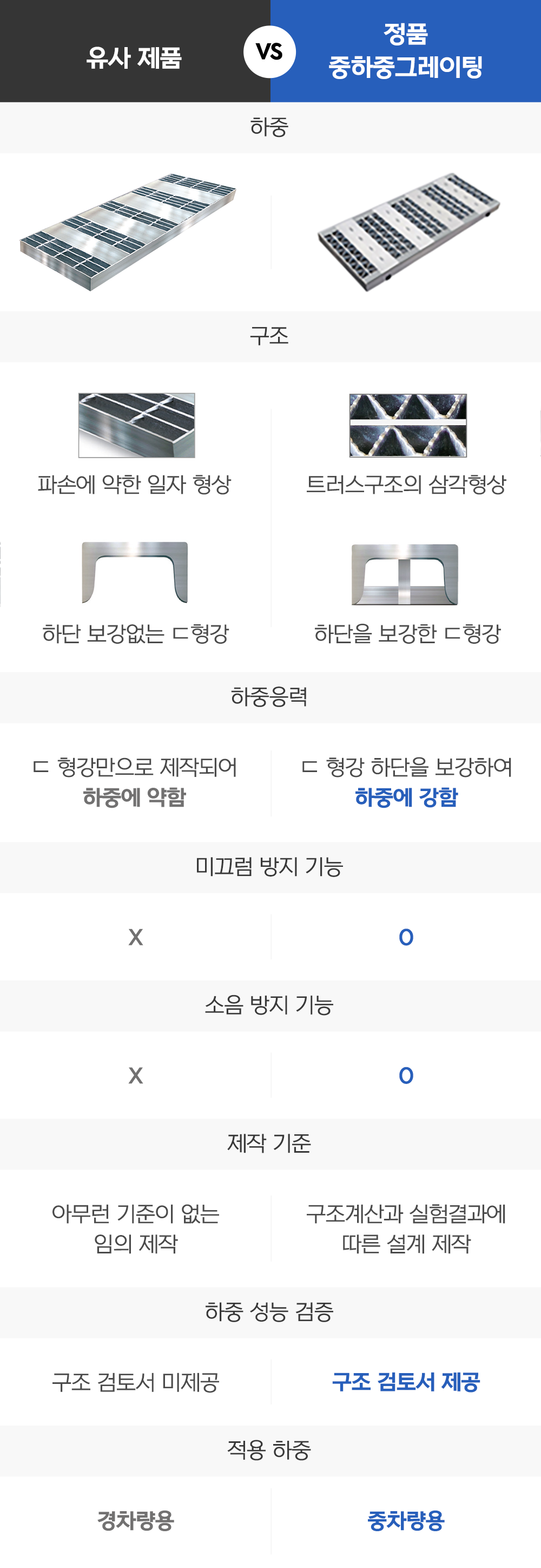

유사 제품과 정품 제품 비교

ㄷ 형강 하단 보강이 없는 유사그레이팅과

철판으로 겉모습만 흉내낸 철판그레이팅 모두!

중하중그레이팅이 아닙니다!

구조 계산 검토

토목구조전문기술사와의 협업을 통한 하중구조계산용 전문프로그램 개발

DB 하중 적용

DB-24 : 차량총중량 : 43.2ton 윤하중(0.4W) : 9.6ton

DB-18 : 차량총중량 : 32.4ton 윤하중(0.4W) : 7.2ton

DB-13.5 : 차량총중량 : 24.3ton 윤하중(0.4W) : 5.4ton


  • DB하중 : 국내표중하중으로 3축 이상 대형 차량의 하중 적용 시 사용
  • 윤하중(0.4W) - 구조계산의 기준이 되는 하중으로 축하중 1/2에 적용되는 하중 -차량 총 중량 1.8W을 기준으로 함
  • DB-24 : 24 x 1.8 = 43ton 43.2(ton)/1.8(W)x0.4(W)=9.6(구조계산시 윤하중 9.6ton이상)
  • DB-18 : 18 x 1.8 = 32.4ton 32.4(ton)/1.8(W)x0.4(W)=7.2(구조계산시 윤하중 7.2ton이상)
  • DB-13.5 : 13.5 x 1.8 = 24.3ton 24.3(ton)/1.8(W)x0.4(W)=5.4(구조계산시 윤하중 5.4ton이상)용

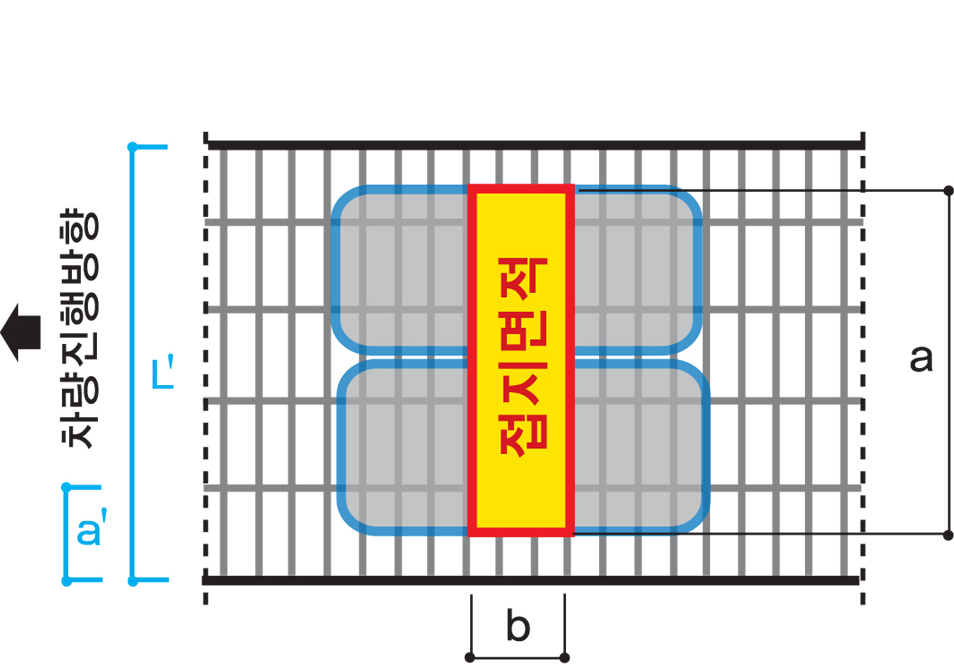

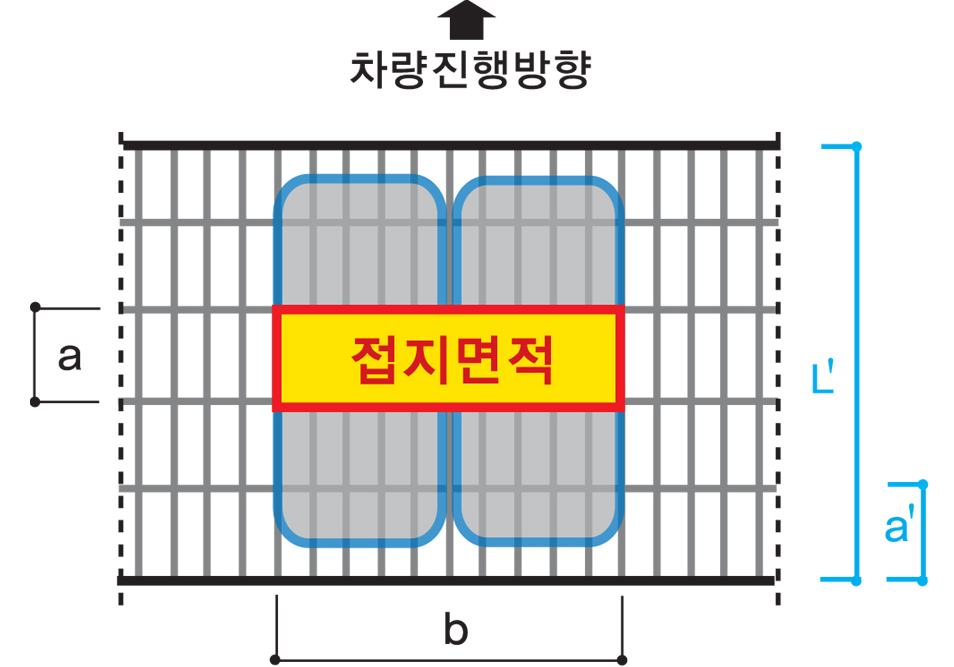

구조 계산 검토 방법과 적용예

차량 진행 방향인 종방향과 횡방향 2가지로 각각 나누어 검토

종방향

차량 방향과 직각 (도로 횡단용, 단지 입구용)

횡방향

차량 방향과 평형 (빗물받이용, 도로측구용)

그레이팅 규격
차량 진행 방향
비고
높이
주부재1
주부재2
보조부재
길이
횡방향
종방향
50
ㄷ-100x50(하단보강)
F-50x4.5

F-25x3




995



400

DB-24

DB-24
양방향 DB-24
500
600

DB-18

DB-18
종방향 DB-24
700
65
ㄷ-125x65(하단보강)

F-65x6

F-25x3

995
400
DB-24
DB-24
양방향 DB-24
500
600
700
800
900
DB-18
종방향 DB-24, 횡방향 DB-18
1000
1100
DB-13.5

DB-18

종방향 DB-18, 횡방향 DB-13.5
1200

75
ㄷ-150x75(하단보강)
F-75x6

F-25x3
995
400








DB-24















DB-24









양방향 DB-24
500
600
700
800
900
1000
1100
1200

DB-18

종방향 DB-24, 횡방향 DB-18
1300

물품 식별 번호

제품명
물품식별번호
규격
TH5540
23093461
995ⅹ400ⅹ50m
중하중콤보형 뚜껑
TH5545
23093462
500ⅹ400ⅹ50m
중하중콤보형 뚜껑
TH5550
23093463
500ⅹ500ⅹ50m
중하중콤보형 뚜껑
TH5555
23093464
500ⅹ500ⅹ50m
중하중콤보형 뚜껑
TH5560
23093465
500ⅹ600ⅹ50m
중하중콤보형 뚜껑
TH5570
23093466
500ⅹ600ⅹ50m
중하중콤보형 뚜껑
TH5577
23093467
500ⅹ600ⅹ50m
중하중콤보형 뚜껑
TH5640
23093468
995ⅹ400ⅹ65m
중하중콤보형 뚜껑
TH5650
23093469
995ⅹ500ⅹ65
중하중콤보형 뚜껑
TH5660
23093470
995ⅹ600ⅹ65m
중하중콤보형 뚜껑
TH5670
23093471
995ⅹ400ⅹ65mm
중하중콤보형 뚜껑
TH5677
23093472
995ⅹ400ⅹ65m
중하중콤보형 뚜껑
TH5680
23093473
995ⅹ800ⅹ65mm
중하중콤보형 뚜껑
TH5688
23093474
995ⅹ800ⅹ65mm
중하중콤보형 뚜껑
TH5690
23093475
995ⅹ900ⅹ65mm
중하중콤보형 뚜껑
TH5699
23093476
995ⅹ900ⅹ65mm
중하중콤보형 뚜껑
TH56100
23093477
995ⅹ1000ⅹ65mm 중하중콤보형 뚜껑
TH5740
23093478
995ⅹ400ⅹ75mm
중하중콤보형 뚜껑
TH5750
23093479
995ⅹ500ⅹ75mm
중하중콤보형 뚜껑
TH5760
23093480
995ⅹ600ⅹ75mm
중하중콤보형 뚜껑
TH5770
23093481
995ⅹ700ⅹ75mm
중하중콤보형 뚜껑
TH5780
23093482
995ⅹ800ⅹ75mm
중하중콤보형 뚜껑
TH5790
23093483
995ⅹ900ⅹ75mm
중하중콤보형 뚜껑
TH5799
23093484
900ⅹ900ⅹ75mm
중하중콤보형 뚜껑
TH57100
23093485
995ⅹ1000ⅹ75mm
중하중콤보형 뚜껑
TH57110
23093486
995ⅹ1000ⅹ75mm
중하중콤보형 뚜껑
TH57111
23093487
1100ⅹ1100ⅹ75mm중하중콤보형 뚜껑
TH57120
23093488
995ⅹ1200ⅹ75mm
중하중콤보형 뚜껑
TH57122
23093489
1200ⅹ1200ⅹ75mm중하중콤보형 뚜껑
TH57130
23093490
995ⅹ1300ⅹ75mm
중하중콤보형 뚜껑
TH57133
23093491
1300ⅹ1300ⅹ75mm중하중콤보형 뚜껑
물품 식별 번호
규격
적용 DB하중
물품 식별 번호
규격
적용 DB하중
23093461
TH5540 995 x 400 x 50mm 중하중콤보형 뚜껑
DB-24
23093477
TH56110 995 x 1000 x 65mm 중하중콤보형 뚜껑
DB-18
23093462
TH5540 500 x 400 x 50mm 중하중콤보형 뚜껑
DB-24
23093478
TH5740 995 x 400 x 75mm 중하중콤보형 뚜껑
DB-24
23093463
TH5550 995 x 500 x 50mm 중하중콤보형 뚜껑
DB-24
23093479
TH5750 995 x 500 x 75mm 중하중콤보형 뚜껑
DB-24
23093464
TH5555 500 x 500 x 50mm 중하중콤보형 뚜껑
DB-24
23093480
TH5760 995 x 600 x 75mm 중하중콤보형 뚜껑
DB-24
23093465
TH5560 995 x 600 x 50mm 중하중콤보형 뚜껑
DB-18
23093481
TH5770 995 x 700 x 75mm 중하중콤보형 뚜껑
DB-24
23093466
TH5570 995 x 700 x 50mm 중하중콤보형 뚜껑
DB-13.5
23093482
TH5780 995 x 800 x 75mm 중하중콤보형 뚜껑
DB-24
23093467
TH5577 700 x 700 x 50mm 중하중콤보형 뚜껑
DB-13.5
23093483
TH5780 995 x 900 x 75mm 중하중콤보형 뚜껑
DB-24
23093468
TH5640 995 x 400 x 65mm 중하중콤보형 뚜껑
DB-24
23093484
TH5799 900 x 900 x 75mm 중하중콤보형 뚜껑
DB-24
23093469
TH5650 995 x 500 x 65mm 중하중콤보형 뚜껑
DB-24
23093485
TH57100 995 x 1000 x 75mm 중하중콤보형 뚜껑
DB-24
23093470
TH5660 995 x 600 x 65mm 중하중콤보형 뚜껑
DB-24
23093486
TH57110 995 x 1100 x 75mm 중하중콤보형 뚜껑
DB-24
23093471
TH5670 995 x 700 x 65mm 중하중콤보형 뚜껑
DB-24
23093487
TH57111 1100 x 1100 x 75mm 중하중콤보형 뚜껑
DB-24
23093472
TH5677 700 x 700 x 65mm 중하중콤보형 뚜껑
DB-24
23093488
TH57120 995 x 1200 x 75mm 중하중콤보형 뚜껑
DB-18
23093473
TH5680 995 x 800 x 65mm 중하중콤보형 뚜껑
DB-24
23093489
TH57122 1200 x 1200 x 75mm 중하중콤보형 뚜껑
DB-18
23093474
TH5688 800 x 800 x 65mm 중하중콤보형 뚜껑
DB-24
23093490
TH57130 995 x 1300 x 75mm 중하중콤보형 뚜껑
DB-18
23093475
TH5690 995 x 900 x 65mm 중하중콤보형 뚜껑
DB-18
23093491
TH57133 1300 x 1300 x 75mm 중하중콤보형 뚜껑
DB-18
23093476
TH5699 900 x 900 x 65mm 중하중콤보형 뚜껑
DB-18
