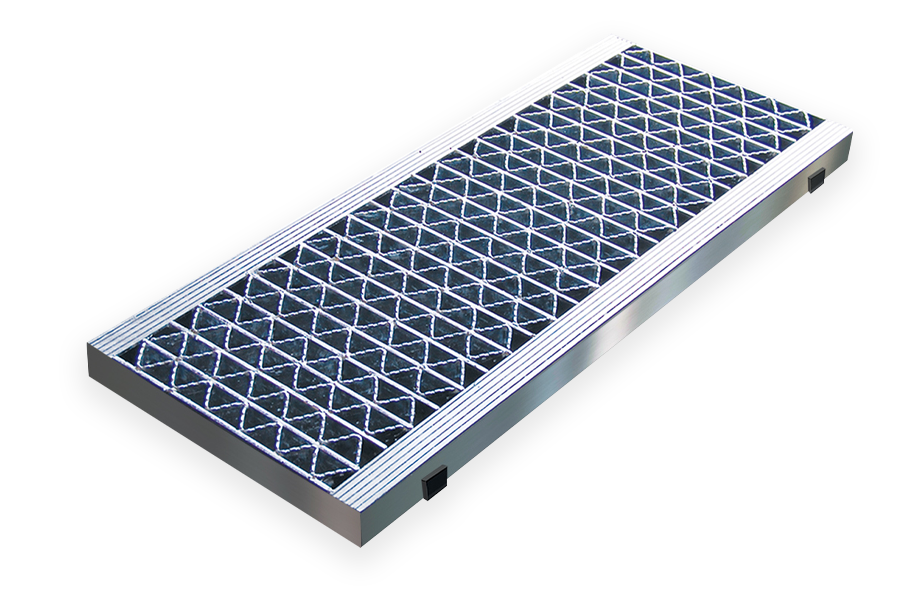

Safety Triangle Grating
안전 삼각형 그레이팅
삼각 형상의 트러스 구조로 된 안전형삼각 콤보
그레이팅은 그레이팅의 기능 중 꼭 필요한
필수 기능인 미끄럼방지 기능, 파손방지 기능,
소음방지 기능, 안전 기능을 획기적으로 강화한
가장 진보된 개념의 그레이팅입니다.
제품특징
01
미끄럼 방지 기능
그레이팅 전체에 미끄럼 방지용 돌기를
형성하여 미끄럼 방지 기능을 강화하였으며, 실제 미끄러짐 양 및 마찰응력 테스트 결과,
미끄럼 방지 돌기 형상 부분에서는
마찰응력이 최대가 되고, 미끄러짐 양이
최소화 되어 미끄럼방지 기능이
탁월한 것을 볼 수 있습니다.

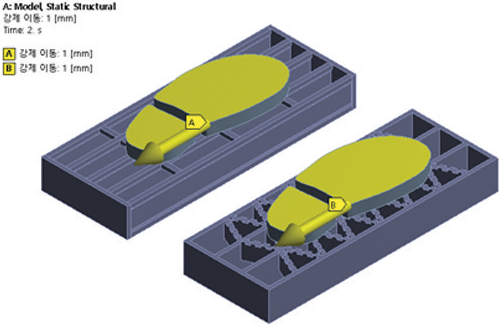

안전삼각형 그레이팅 구조해석
각각 체중 60 [kg] 적용 뒤쪽으로
강제 이동 1 [mm]
안전삼각형 그레이팅 구조해석

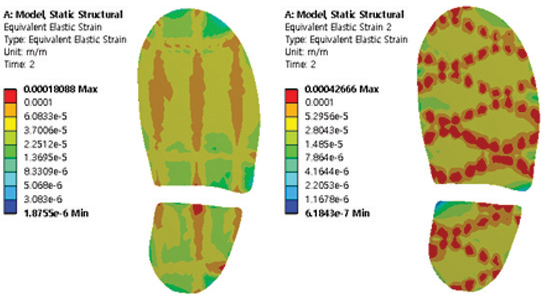

접촉면의 변형율 비교
안전형삼각 콤보그레이팅의 돌기 형상은
신발의 접촉 면에 더 높은 변형을
유도하며 이로 인하여 국부적으로
더 강한 응집력이 발휘
02
소음 방지 기능

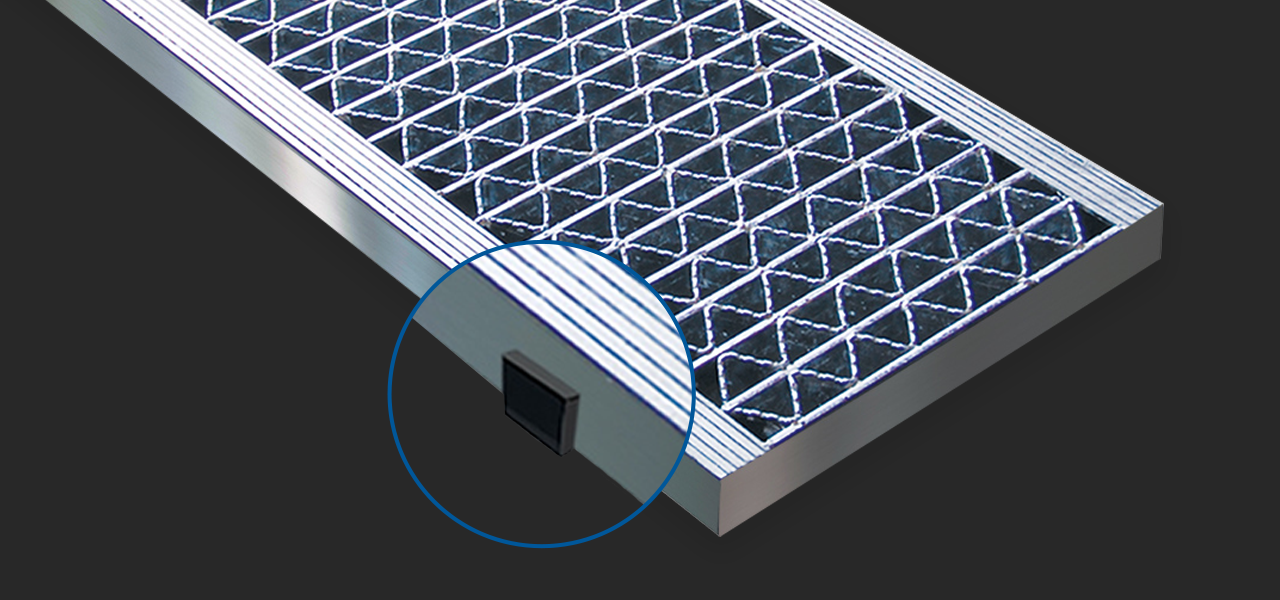

소음 해석 결과 측, 하단 4면에
소음방지고무를 기본으로 장착하여
소음을 방지힙니다.
03
안전 기능

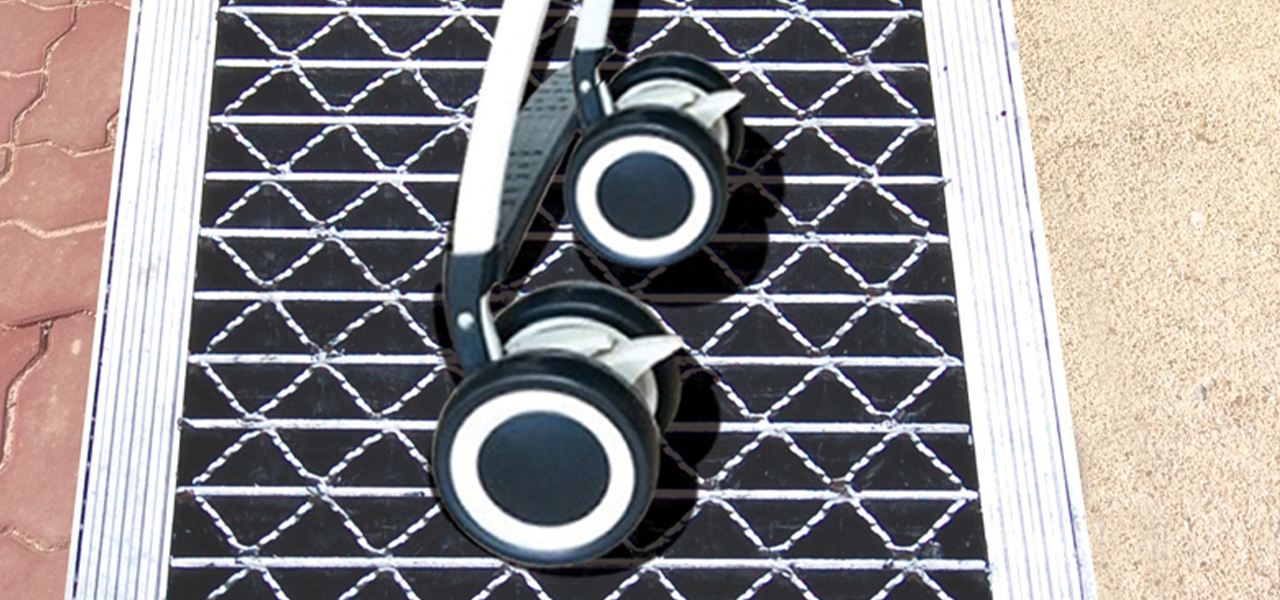

안전형삼각 콤보 그레이팅은 유모차,
휠체어 등 작은 바퀴가 빠지지 않도록
제작하여 더욱 안전합니다.
04
파손 방지 기능
기존 일반 스틸그레이팅에 사용되는
크로스바 대신 25x3T의튼튼한 보조 평철을 트러스 형상으로 단단하게 고정하므로
하중이 전체적으로 분산되어 파손을
방지합니다.
물품 식별 번호
제품명 | 물품식별번호 | 규격 |
TH1901 | 23300852 | 995x400x50x4.5mm |
TH1902 | 23300853 | 995x500x50x4.5mm |
TH1903 | 23300854 | 995x600x50x4.5mm |
TH1904 | 23300855 | 995x700x50x4.5mm |
TH1905 | 23300856 | 995x800x50x4.5mm |
TH1906 | 23300857 | 995x900x50x4.5mm |
TH1907 | 23300858 | 995x1000x50x4.5mm |
제품명 | 물품식별번호 | 규격 |
TH1908 | 23300859 | 500x400x50x4.5mm |
TH1909 | 23300860 | 500x500x50x4.5mm |
TH1910 | 23300861 | 600x600x50x4.5mm |
TH1911 | 23300862 | 700x700x50x4.5mm |
TH1912 | 23300863 | 800x800x50x4.5mm |
TH1913 | 23300864 | 900x900x50x4.5mm |
TH1914 | 23300865 | 1000x1000x50x4.5mm |

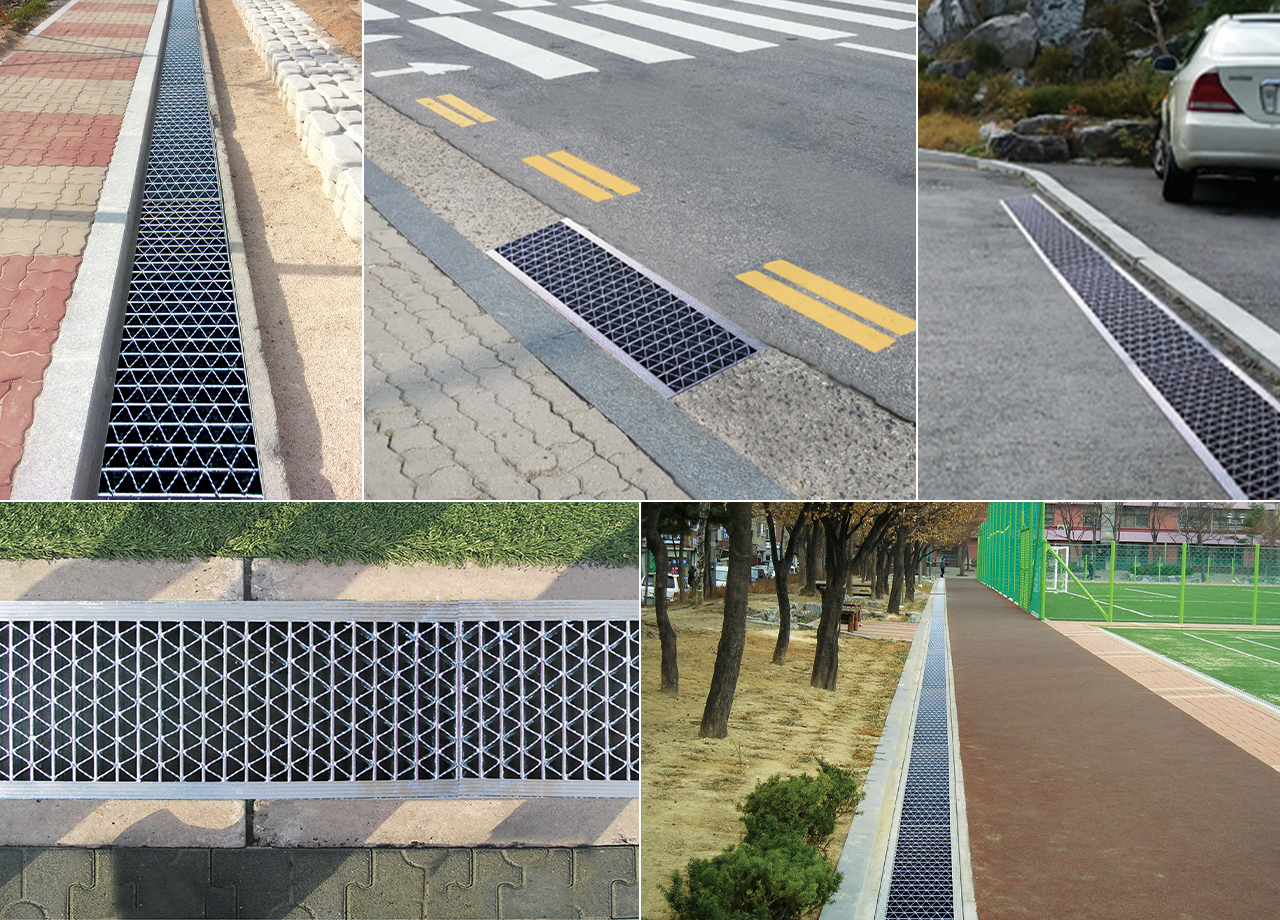

시공사례
Safety Triangle Grating
안전 삼각형 그레이팅
삼각 형상의 트러스 구조로 된 안전형삼각 콤보 그레이팅은 그레이팅의
기능 중 꼭 필요한 필수 기능인 미끄럼방지 기능, 파손방지 기능, 소음방지
기능, 안전 기능을 획기적으로 강화한 가장 진보된 개념의 그레이팅입니다.
제품특징
안전삼각형 그레이팅 구조해석
안전삼각형 그레이팅 구조해석
각각 체중 60 [kg] 적용 뒤쪽으로 강제 이동 1 [mm]
접촉면의 변형율 비교
안전형삼각 콤보그레이팅의 돌기 형상은 신발의 접촉 면에 더 높은 변형을
유도하며 이로 인하여 국부적으로 더 강한 응집력이 발휘
01
그레이팅 전체에 미끄럼 방지용 돌기를 형성하여 미끄럼 방지 기능을 강화하였으며, 실제 미끄러짐 양 및 마찰응력 테스트 결과,
미끄럼 방지 돌기 형상 부분에서는 마찰응력이 최대가 되고, 미끄러짐 양이 최소화 되어 미끄럼방지 기능이 탁월한 것을 볼 수 있습니다.
02
소음 해석 결과 측, 하단 4면에 소음방지고무를
기본으로 장착하여 소음을 방지힙니다.
03
안전형삼각 콤보 그레이팅은 유모차, 휠체어 등
작은 바퀴가 빠지지 않도록 제작하여 더욱 안전합니다.
04
기존 일반 스틸그레이팅에 사용되는 크로스바 대신
25x3T의튼튼한 보조 평철을 트러스 형상으로 단단 하게
고정하므로 하중이 전체적으로 분산되어 파손 을 방지합니다.
물품 식별 번호
제품명 | 물품 식별 번호 | 규격 | 제품명 | 물품 식별 번호 | 규격 |
TH1901 | 23300852 | 995x400x50x4.5mm | TH1908 | 23300859 | 500x400x50x4.5mm |
TH1902 | 23300853 | 995x500x50x4.5mm | TH1909 | 23300860 | 500x500x50x4.5mm |
TH1903 | 23300854 | 995x600x50x4.5mm | TH1910 | 23300861 | 600x600x50x4.5mm |
TH1904 | 23300855 | 995x700x50x4.5mm | TH1911 | 23300862 | 700x700x50x4.5mm |
TH1905 | 23300856 | 995x800x50x4.5mm | TH1912 | 23300863 | 800x800x50x4.5mm |
TH1906 | 23300857 | 995x900x50x4.5mm | TH1913 | 23300864 | 900x900x50x4.5mm |
TH1907 | 23300858 | 995x1000x50x4.5mm | TH1914 | 23300865 | 1000x1000x50x4.5mm |
시공사례
