U형 측구, 철근 콘크리트용 배수관

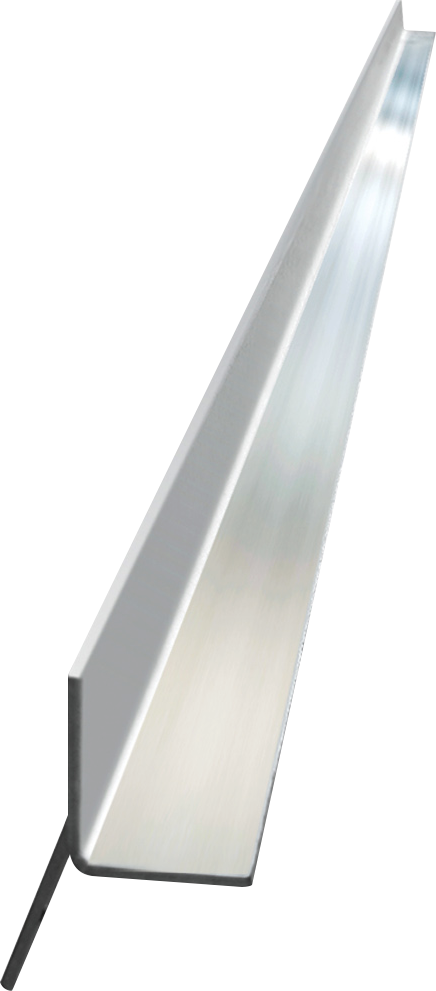

스틸그레이팅 받침과 직선앵글은 제품이 정확한 위치와 높이에 안정적으로 걸리도록 지지하는 부품입니다. 지하차도, 공장, 건물 주변, 운동장과 도로 측구 등에서 사용하며, 그레이팅의 높이·폭·하중과 콘크리트 상태에 맞춰 규격을 정합니다.
그레이팅의 규격이 적합하더라도 받침 간격이 넓거나 수평이 맞지 않으면 흔들림·소음·처짐이 발생할 수 있으므로 제품과 받침을 함께 확인해야 합니다.

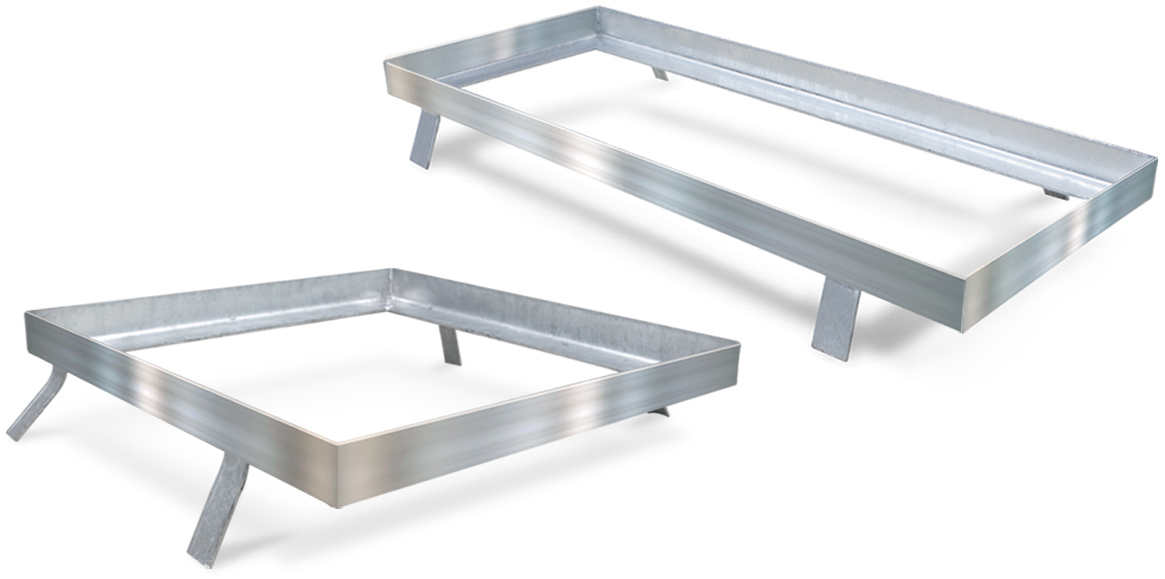

집수정용 받침은 물이 모이는 오수받이·집수정의 개구부에 그레이팅을 안정적으로 지지하는 프레임입니다. 집수정의 내측 치수, 그레이팅 외형, 받침 걸림 길이와 설치 높이를 함께 측정해 맞는 규격을 선택합니다.
U형 측구, 철근 콘크리트용 배수관
스틸그레이팅 받침과 직선앵글은 제품이 정확한 위치와 높이에 안정적으로 걸리도록 지지하는 부품입니다. 지하차도, 공장, 건물 주변, 운동장과 도로 측구 등에서 사용하며, 그레이팅의 높이·폭·하중과 콘크리트 상태에 맞춰 규격을 정합니다.
그레이팅의 규격이 적합하더라도 받침 간격이 넓거나 수평이 맞지 않으면 흔들림·소음·처짐이 발생할 수 있으므로 제품과 받침을 함께 확인해야 합니다.
집수정용 받침은 물이 모이는 오수받이·집수정의 개구부에 그레이팅을 안정적으로 지지하는 프레임입니다. 집수정의 내측 치수, 그레이팅 외형, 받침 걸림 길이와 설치 높이를 함께 측정해 맞는 규격을 선택합니다.
| 물품식별번호 | 제품명 | 규격(길이×폭×높이, mm) | 세부규격·성능 | 조달가격 |
|---|---|---|---|---|
| 21881359 | TH1191 스틸그레이팅 직선앵글 | 1000×44×t4mm | 직선앵글 · 두께 t4mm | 6,660원 |
| 21881361 | TH1193 스틸그레이팅 직선앵글 | 1000×50×t4mm | 직선앵글 · 두께 t4mm | 6,770원 |
| 21881353 | TH1199 스틸그레이팅 직선앵글 | 1000×65×t4mm | 직선앵글 · 두께 t4mm | 7,510원 |
| 21881351 | TH1202 스틸그레이팅 직선앵글 | 1000×75×t4mm | 직선앵글 · 두께 t4mm | 8,160원 |
| 21881721 | TH1205 스틸그레이팅 직선앵글 | 1000×100×t4mm | 직선앵글 · 두께 t4mm | 11,530원 |
| 21881362 | TH1194 스틸그레이팅 직선앵글 | 1000×50×t5mm | 직선앵글 · 두께 t5mm | 8,210원 |
| 21881355 | TH1197 스틸그레이팅 직선앵글 | 1000×55×t5mm | 직선앵글 · 두께 t5mm | 8,780원 |
| 21881352 | TH1200 스틸그레이팅 직선앵글 | 1000×65×t5mm | 직선앵글 · 두께 t5mm | 11,920원 |
| 21881349 | TH1203 스틸그레이팅 직선앵글 | 1000×75×t5mm | 직선앵글 · 두께 t5mm | 10,240원 |
| 21881357 | TH1195 스틸그레이팅 직선앵글 | 1000×50×t6mm | 직선앵글 · 두께 t6mm | 11,190원 |
| 21881354 | TH1198 스틸그레이팅 직선앵글 | 1000×55×t6mm | 직선앵글 · 두께 t6mm | 11,550원 |
| 21881350 | TH1201 스틸그레이팅 직선앵글 | 1000×65×t6mm | 직선앵글 · 두께 t6mm | 13,930원 |
| 21881722 | TH1204 스틸그레이팅 직선앵글 | 1000×75×t6mm | 직선앵글 · 두께 t6mm | 13,500원 |
| 23017999 | TH1784 스틸그레이팅 직선앵글 | 1000×55×50×t4.5mm | 직선앵글 · 두께 t4.5mm | 9,330원 |
| 23559946 | TH9737 스틸그레이팅 직선앵글 | 1000×100×100×t10mm | 직선앵글 · 두께 t10mm | 118,860원 |
| 21228976 | TH0849 스틸그레이팅 직선앵글 | 1000×44mm | 직선앵글 | 14,290원 |
| 21228977 | TH0850 스틸그레이팅 직선앵글 | 1000×50mm | 직선앵글 | 18,820원 |
| 21228978 | TH0851 스틸그레이팅 직선앵글 | 1000×55mm | 직선앵글 | 20,020원 |
| 21228980 | TH0853 스틸그레이팅 직선앵글 | 1000×75mm | 직선앵글 | 23,210원 |
| 물품식별번호 | 제품명 | 규격(길이×폭×높이, mm) | 세부규격·성능 | 조달가격 |
|---|---|---|---|---|
| 21228134 | TH0004 스틸그레이팅 받침 | 500×400×44mm | 그레이팅 전용 받침 | 12,930원 |
| 21228136 | TH0006 스틸그레이팅 받침 | 495×395×50mm | 그레이팅 전용 받침 | 13,610원 |
| 21228142 | TH0012 스틸그레이팅 받침 | 500×400×65mm | 그레이팅 전용 받침 | 19,550원 |
| 21228144 | TH0014 스틸그레이팅 받침 | 500×400×75mm | 그레이팅 전용 받침 | 21,170원 |
| 21228146 | TH0016 스틸그레이팅 받침 | 995×300×32mm | 그레이팅 전용 받침 | 10,350원 |
| 21228148 | TH0018 스틸그레이팅 받침 | 995×300×44mm | 그레이팅 전용 받침 | 17,180원 |
| 21228150 | TH0020 스틸그레이팅 받침 | 995×300×50mm | 그레이팅 전용 받침 | 19,110원 |
| 21228152 | TH0022 스틸그레이팅 받침 | 995×300×50mm | 그레이팅 전용 받침 | 24,080원 |
| 21228158 | TH0028 스틸그레이팅 받침 | 995×300×75mm | 그레이팅 전용 받침 | 30,090원 |
| 21228162 | TH0032 스틸그레이팅 받침 | 995×400×44mm | 그레이팅 전용 받침 | 18,500원 |
| 21228164 | TH0034 스틸그레이팅 받침 | 995×400×50×4mm | 그레이팅 전용 받침 | 20,110원 |
| 21228166 | TH0036 스틸그레이팅 받침 | 1010×410×55×5mm | 그레이팅 전용 받침 | 23,330원 |
| 21228170 | TH0040 스틸그레이팅 받침 | 995×400×65mm | 그레이팅 전용 받침 | 30,340원 |
| 21228172 | TH0042 스틸그레이팅 받침 | 995×400×75mm | 그레이팅 전용 받침 | 32,910원 |
| 21228176 | TH0046 스틸그레이팅 받침 | 995×500×44mm | 그레이팅 전용 받침 | 19,490원 |
| 21228178 | TH0048 스틸그레이팅 받침 | 995×500×50mm | 그레이팅 전용 받침 | 20,970원 |
| 21228180 | TH0050 스틸그레이팅 받침 | 995×500×50mm | 그레이팅 전용 받침 | 28,050원 |
| 21228184 | TH0054 스틸그레이팅 받침 | 995×500×65mm | 그레이팅 전용 받침 | 30,710원 |
| 21228186 | TH0056 스틸그레이팅 받침 | 995×500×75mm | 그레이팅 전용 받침 | 34,730원 |
| 21228192 | TH0062 스틸그레이팅 받침 | 995×600×50mm | 그레이팅 전용 받침 | 22,730원 |
| 21228194 | TH0064 스틸그레이팅 받침 | 995×600×50mm | 그레이팅 전용 받침 | 29,410원 |
| 21228198 | TH0068 스틸그레이팅 받침 | 995×600×65mm | 그레이팅 전용 받침 | 31,380원 |
| 21228200 | TH0070 스틸그레이팅 받침 | 995×600×75mm | 그레이팅 전용 받침 | 36,980원 |
| 21228206 | TH0076 스틸그레이팅 받침 | 995×700×50mm | 그레이팅 전용 받침 | 24,420원 |
| 21228208 | TH0078 스틸그레이팅 받침 | 995×700×50mm | 그레이팅 전용 받침 | 30,550원 |
| 21228214 | TH0084 스틸그레이팅 받침 | 995×700×75mm | 그레이팅 전용 받침 | 38,610원 |
| 21228220 | TH0090 스틸그레이팅 받침 | 995×800×50mm | 그레이팅 전용 받침 | 25,840원 |
| 21228222 | TH0092 스틸그레이팅 받침 | 995×800×50mm | 그레이팅 전용 받침 | 33,710원 |
| 21228226 | TH0096 스틸그레이팅 받침 | 995×800×65mm | 그레이팅 전용 받침 | 37,480원 |
| 21228228 | TH0098 스틸그레이팅 받침 | 995×800×75mm | 그레이팅 전용 받침 | 40,520원 |
| 21228234 | TH0104 스틸그레이팅 받침 | 995×900×50mm | 그레이팅 전용 받침 | 26,900원 |
| 21228242 | TH0112 스틸그레이팅 받침 | 995×900×75mm | 그레이팅 전용 받침 | 42,960원 |
| 21228248 | TH0118 스틸그레이팅 받침 | 995×1000×50mm | 그레이팅 전용 받침 | 28,500원 |
| 21228250 | TH0120 스틸그레이팅 받침 | 995×1000×50mm | 그레이팅 전용 받침 | 36,040원 |
| 21228254 | TH0124 스틸그레이팅 받침 | 995×1000×65mm | 그레이팅 전용 받침 | 41,400원 |
| 21228256 | TH0126 스틸그레이팅 받침 | 995×1000×75mm | 그레이팅 전용 받침 | 44,630원 |
| 21228262 | TH0132 스틸그레이팅 받침 | 995×1100×50mm | 그레이팅 전용 받침 | 29,570원 |
| 21228264 | TH0134 스틸그레이팅 받침 | 995×1100×50mm | 그레이팅 전용 받침 | 38,790원 |
| 21228270 | TH0140 스틸그레이팅 받침 | 995×1100×75mm | 그레이팅 전용 받침 | 47,360원 |
| 21228276 | TH0146 스틸그레이팅 받침 | 995×1200×50mm | 그레이팅 전용 받침 | 34,410원 |
| 21228284 | TH0154 스틸그레이팅 받침 | 995×1200×75mm | 그레이팅 전용 받침 | 52,130원 |
| 21228292 | TH0162 스틸그레이팅 받침 | 995×1300×50mm | 그레이팅 전용 받침 | 43,100원 |
| 21228298 | TH0168 스틸그레이팅 받침 | 995×1300×75mm | 그레이팅 전용 받침 | 58,600원 |
| 21228312 | TH0182 스틸그레이팅 받침 | 995×1400×75mm | 그레이팅 전용 받침 | 58,470원 |
| 21228368 | TH0238 스틸그레이팅 받침 | 995×550×75mm | 그레이팅 전용 받침 | 37,550원 |
| 21228382 | TH0252 스틸그레이팅 받침 | 995×650×75mm | 그레이팅 전용 받침 | 40,900원 |
| 21228430 | TH0300 스틸그레이팅 받침 | 500×500×50mm | 그레이팅 전용 받침 | 14,300원 |
| 21228432 | TH0302 스틸그레이팅 받침 | 500×500×50mm | 그레이팅 전용 받침 | 19,210원 |
| 21228438 | TH0308 스틸그레이팅 받침 | 500×500×75mm | 그레이팅 전용 받침 | 24,120원 |
| 21228444 | TH0314 스틸그레이팅 받침 | 600×600×50mm | 그레이팅 전용 받침 | 18,030원 |
| 21228446 | TH0316 스틸그레이팅 받침 | 600×600×50mm | 그레이팅 전용 받침 | 22,230원 |
| 21228452 | TH0322 스틸그레이팅 받침 | 600×600×75mm | 그레이팅 전용 받침 | 28,120원 |
| 21228456 | TH0326 스틸그레이팅 받침 | 700×700×44mm | 그레이팅 전용 받침 | 21,280원 |
| 21228458 | TH0328 스틸그레이팅 받침 | 700×700×50mm | 그레이팅 전용 받침 | 20,280원 |
| 21228460 | TH0330 스틸그레이팅 받침 | 700×700×50mm | 그레이팅 전용 받침 | 22,790원 |
| 21228464 | TH0334 스틸그레이팅 받침 | 700×700×65mm | 그레이팅 전용 받침 | 29,770원 |
| 21228466 | TH0336 스틸그레이팅 받침 | 700×700×75mm | 그레이팅 전용 받침 | 29,790원 |
| 21228472 | TH0342 스틸그레이팅 받침 | 800×800×50mm | 그레이팅 전용 받침 | 24,100원 |
| 21228474 | TH0344 스틸그레이팅 받침 | 800×800×50mm | 그레이팅 전용 받침 | 28,910원 |
| 21228478 | TH0348 스틸그레이팅 받침 | 800×800×65mm | 그레이팅 전용 받침 | 33,590원 |
| 21228480 | TH0350 스틸그레이팅 받침 | 800×800×75mm | 그레이팅 전용 받침 | 36,470원 |
| 21228486 | TH0356 스틸그레이팅 받침 | 900×900×50mm | 그레이팅 전용 받침 | 25,710원 |
| 21228488 | TH0358 스틸그레이팅 받침 | 900×900×50mm | 그레이팅 전용 받침 | 32,290원 |
| 21228492 | TH0362 스틸그레이팅 받침 | 900×900×65mm | 그레이팅 전용 받침 | 37,320원 |
| 21228494 | TH0364 스틸그레이팅 받침 | 900×900×75mm | 그레이팅 전용 받침 | 40,830원 |
| 21228496 | TH0366 스틸그레이팅 받침 | 1000×1000×32mm | 그레이팅 전용 받침 | 16,420원 |
| 21228498 | TH0368 스틸그레이팅 받침 | 1000×1000×44mm | 그레이팅 전용 받침 | 28,870원 |
| 21228514 | TH0384 스틸그레이팅 받침 | 1100×1100×50mm | 그레이팅 전용 받침 | 30,780원 |
| 21228516 | TH0386 스틸그레이팅 받침 | 1100×1100×50mm | 그레이팅 전용 받침 | 37,730원 |
| 21228520 | TH0390 스틸그레이팅 받침 | 1100×1100×65mm | 그레이팅 전용 받침 | 42,960원 |
| 21228522 | TH0392 스틸그레이팅 받침 | 1100×1100×75mm | 그레이팅 전용 받침 | 48,000원 |
| 21228528 | TH0398 스틸그레이팅 받침 | 1200×1200×50mm | 그레이팅 전용 받침 | 32,810원 |
| 21228530 | TH0400 스틸그레이팅 받침 | 1200×1200×50mm | 그레이팅 전용 받침 | 41,690원 |
| 21228536 | TH0406 스틸그레이팅 받침 | 1200×1200×75mm | 그레이팅 전용 받침 | 52,950원 |
| 21228542 | TH0412 스틸그레이팅 받침 | 1300×1300×50mm | 그레이팅 전용 받침 | 34,990원 |
| 21228544 | TH0414 스틸그레이팅 받침 | 1300×1300×50mm | 그레이팅 전용 받침 | 43,840원 |
| 21228550 | TH0420 스틸그레이팅 받침 | 1300×1300×75mm | 그레이팅 전용 받침 | 55,380원 |
| 21228556 | TH0426 스틸그레이팅 받침 | 1400×1400×50mm | 그레이팅 전용 받침 | 40,700원 |
| 21228558 | TH0428 스틸그레이팅 받침 | 1400×1400×50mm | 그레이팅 전용 받침 | 48,780원 |
| 21228572 | TH0442 스틸그레이팅 받침 | 1500×1500×50mm | 그레이팅 전용 받침 | 51,900원 |
| 21228578 | TH0448 스틸그레이팅 받침 | 1500×1500×75mm | 그레이팅 전용 받침 | 65,850원 |
| 21228584 | TH0454 스틸그레이팅 받침 | 1600×1600×50mm | 그레이팅 전용 받침 | 45,210원 |
| 21228586 | TH0456 스틸그레이팅 받침 | 1600×1600×50mm | 그레이팅 전용 받침 | 46,200원 |
| 21228592 | TH0462 스틸그레이팅 받침 | 1600×1600×75mm | 그레이팅 전용 받침 | 70,880원 |
| 21228598 | TH0468 스틸그레이팅 받침 | 1700×1700×50mm | 그레이팅 전용 받침 | 48,340원 |
| 21228600 | TH0470 스틸그레이팅 받침 | 1700×1700×50mm | 그레이팅 전용 받침 | 56,400원 |
| 21228606 | TH0476 스틸그레이팅 받침 | 1700×1700×75mm | 그레이팅 전용 받침 | 83,130원 |
| 21228608 | TH0478 스틸그레이팅 받침 | 510×410×55×5mm | 그레이팅 전용 받침 | 16,240원 |
| 21228638 | TH0508 스틸그레이팅 받침 | 830×580×75mm | 그레이팅 전용 받침 | 45,890원 |
| 21228662 | TH0534 스틸그레이팅 받침 | 1190×990×75mm | 그레이팅 전용 받침 | 88,330원 |
| 21228664 | TH0536 스틸그레이팅 받침 | 1390×1190×75mm | 그레이팅 전용 받침 | 104,440원 |
| 21228666 | TH0538 스틸그레이팅 받침 | 1790×1190×75mm | 그레이팅 전용 받침 | 120,140원 |
| 21228674 | TH0546 스틸그레이팅 받침 | 830×830×50mm | 그레이팅 전용 받침 | 31,920원 |
| 21228676 | TH0548 스틸그레이팅 받침 | 1380×1150×50mm | 그레이팅 전용 받침 | 57,810원 |
| 21228692 | TH0564 스틸그레이팅 받침 | 995×600×75×9mm | 그레이팅 전용 받침 | 48,310원 |
| 21228702 | TH0574 스틸그레이팅 받침 | 1190×990×100×9mm | 그레이팅 전용 받침 | 103,050원 |
| 21228704 | TH0576 스틸그레이팅 받침 | 1190×1390×100×9mm | 그레이팅 전용 받침 | 120,320원 |
| 21228714 | TH0586 스틸그레이팅 받침 | 1190×990×50mm | 그레이팅 전용 받침 | 76,930원 |
| 21228716 | TH0588 스틸그레이팅 받침 | 1190×1390×50mm | 그레이팅 전용 받침 | 89,740원 |
| 21764968 | TH0913 스틸그레이팅 받침 | 2200×1000×50mm | 그레이팅 전용 받침 | 58,350원 |
| 21764974 | TH0919 스틸그레이팅 받침 | 2100×1000×50mm | 그레이팅 전용 받침 | 57,260원 |
| 21765002 | TH0947 스틸그레이팅 받침 | 1600×995×75mm | 그레이팅 전용 받침 | 61,350원 |
| 21765006 | TH0951 스틸그레이팅 받침 | 1600×1600×100mm | 그레이팅 전용 받침 | 120,460원 |
| 21765020 | TH0965 스틸그레이팅 받침 | 1100×1100×100mm | 그레이팅 전용 받침 | 79,640원 |
| 21765038 | TH0983 스틸그레이팅 받침 | 1190×1390×75mm | 그레이팅 전용 받침 | 90,410원 |
| 21765060 | TH1005 스틸그레이팅 받침 | 795×395×50mm | 그레이팅 전용 받침 | 21,670원 |
| 21765081 | TH1026 스틸그레이팅 받침 | 995×400×100mm | 그레이팅 전용 받침 | 52,560원 |
| 21765093 | TH1038 스틸그레이팅 받침 | 995×1000×100mm | 그레이팅 전용 받침 | 79,600원 |
| 21765138 | TH1083 스틸그레이팅 받침 | 910×405×55×5mm | 그레이팅 전용 받침 | 24,110원 |
| 21773262 | TH1188 스틸그레이팅 받침 | 1200×1800×106×6mm | 그레이팅 전용 받침 | 151,700원 |
| 21881706 | TH1237 스틸그레이팅 받침 | 1390×1390×50mm | 그레이팅 전용 받침 | 59,840원 |
| 21953336 | TH1264 스틸그레이팅 받침 | 1890×1890×55×5mm | 그레이팅 전용 받침 | 93,480원 |
| 22519585 | TH1514 스틸그레이팅 받침 | 600×500×50mm | 그레이팅 전용 받침 | 15,810원 |
| 22519587 | TH1516 스틸그레이팅 받침 | 550×550×50mm | 그레이팅 전용 받침 | 17,630원 |
| 22519589 | TH1518 스틸그레이팅 받침 | 550×550×50mm | 그레이팅 전용 받침 | 18,810원 |
| 22649431 | TH1534 스틸그레이팅 받침 | 1600×995×50mm | 그레이팅 전용 받침 | 40,590원 |
| 22673216 | TH1536 스틸그레이팅 받침 | 600×400×50×5mm | 그레이팅 전용 받침 | 21,770원 |
| 22673218 | TH1542 스틸그레이팅 받침 | 995×430×50×5mm | 그레이팅 전용 받침 | 29,790원 |
| 22673219 | TH1544 스틸그레이팅 받침 | 995×430×75×5mm | 그레이팅 전용 받침 | 38,220원 |
| 23475467 | TH1963 스틸그레이팅 받침 | 1700×1600×100mm | 그레이팅 전용 받침 | 126,410원 |
| 23559945 | TH1924 스틸그레이팅 받침 | 800×400×65mm | 그레이팅 전용 받침 | 26,000원 |
직선앵글은 길게 이어지는 측구 구간에 주로 사용하고, 받침프레임은 집수정·사각 개구부처럼 테두리 전체를 지지해야 하는 구간에 사용합니다.
그레이팅 높이와 통행 하중이 달라지면 받침 또는 앵글의 높이, 두께, 지지 조건을 함께 검토해야 합니다. 같은 외형이라도 설치 위치와 사용 조건에 따라 적용 규격이 달라질 수 있습니다.
앵커의 필요 여부는 현장 구조와 하중, 설치 길이, 콘크리트 상태에 따라 달라집니다. 흔들림이나 이탈 우려가 있는 경우에는 고정 방식과 앵커 위치를 함께 검토합니다.
개구부 치수, 받침 높이, 수평·단차, 그레이팅과 받침의 맞물림, 고정 상태, 부식·파손 여부를 함께 확인합니다.
